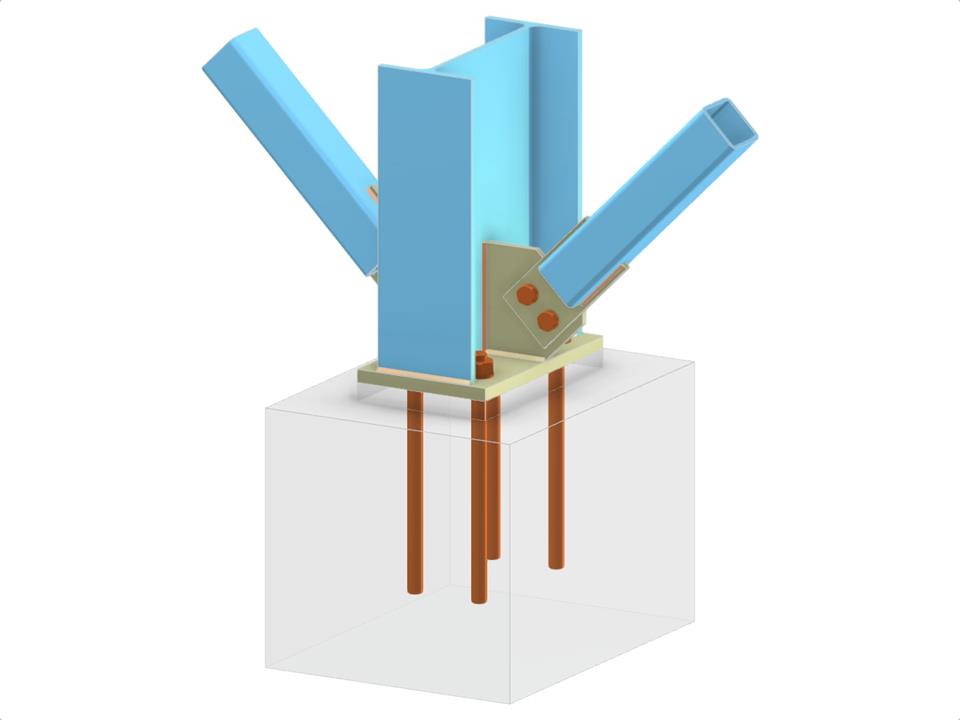

Este modelo presenta una columna estructural con un perfil en I, soportada por dos elementos diagonales RHS unidos a la alma de la columna. El sistema incluye una placa base para la estabilidad, una placa de cartela, una placa de lengüeta y una conexión diagonal atornillada para mayor resistencia. Se integran métodos de anclaje para garantizar la integridad estructural.
Base del pilar con dos diagonal del arriostramiento vertical
| Número de nudos | 4 |
| Número de líneas | 3 |
| Número de barras | 3 |
| Número de superficies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 0 |
| Número de combinaciones de carga | 0 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 0.081 t |
| Dimensiones (métricas) | 2,000 x 1,000 x 0,000 m |
| Dimensiones (imperiales) | 6.56 x 3.28 x 0 feet |
