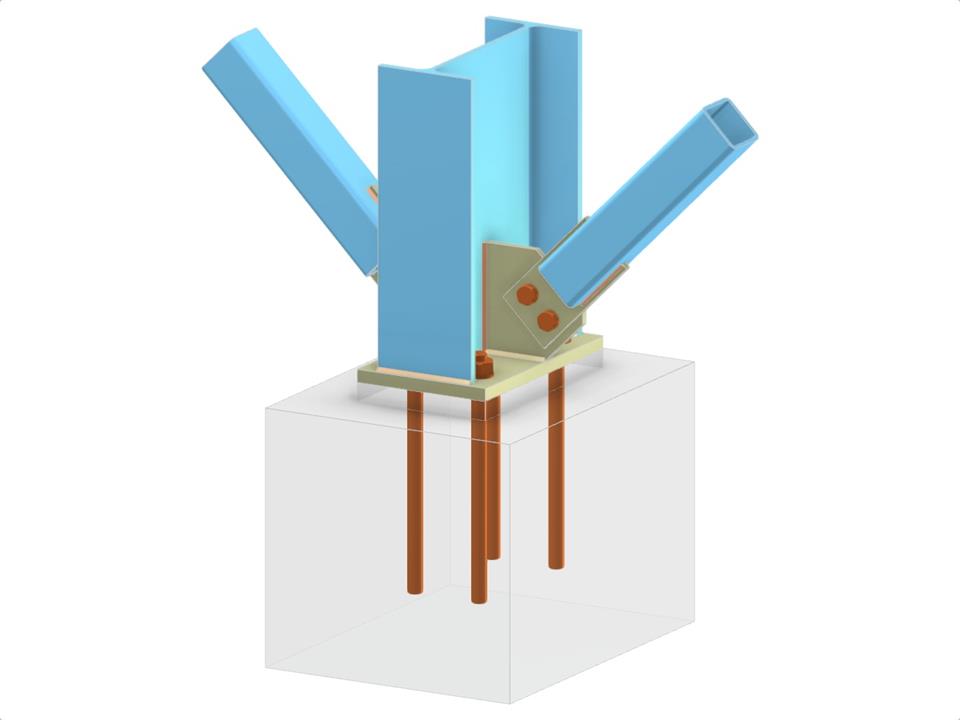

Questo modello presenta una colonna strutturale con un profilo a I, supportata da due elementi diagonali RHS collegati alla rete della colonna. Il sistema include una piastra di base per la stabilità, una piastra a cuneo, una piastra a lingua e un collegamento diagonale bullonato per una maggiore resistenza. Sono integrati metodi di ancoraggio per garantire l'integrità strutturale.
Base di colonna con due diagonali di controvento verticale
| Numero di nodi | 4 |
| Numero di linee | 3 |
| Numero di aste | 3 |
| Numero di superfici | 0 |
| Numero di solidi | 0 |
| Numero di casi di carico | 0 |
| Nr. di combinazioni di carico | 0 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 0,081 t |
| Dimensioni (metriche) | 2.000 x 1.000 x 0.000 m |
| Dimensioni (imperiali) | 6.56 x 3.28 x 0 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
