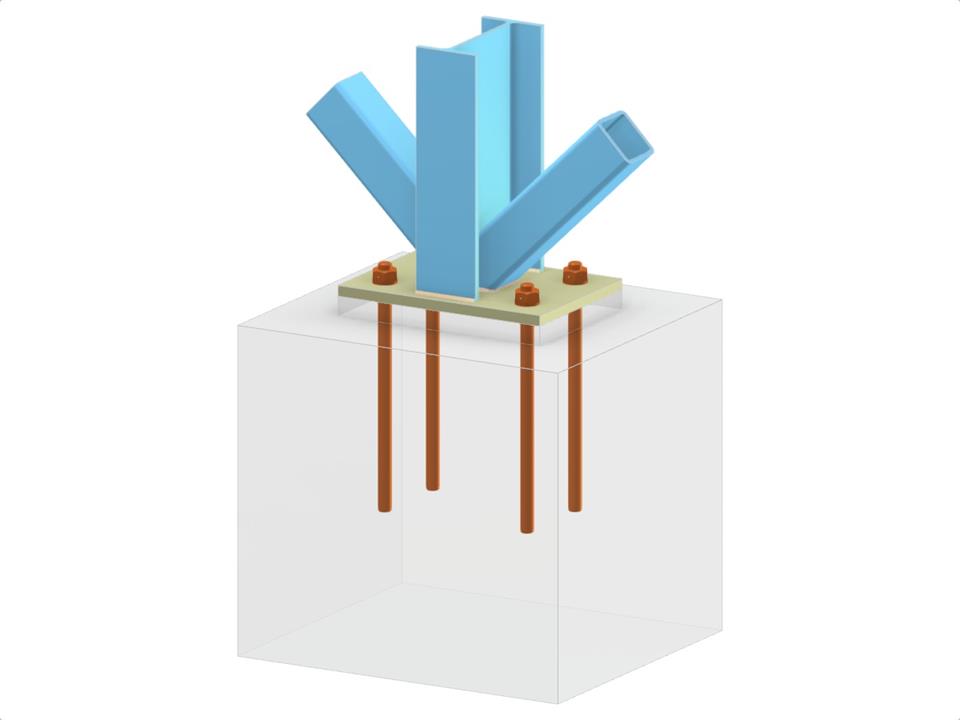

Este modelo ilustra uma base de coluna de aço com uma coluna de perfil I e dois diagonais RHS de contraventamento vertical conectados à alma da coluna. A estrutura é ancorada através de uma placa de base e inclui uma conexão diagonal soldada para maior estabilidade. Tais configurações são típicas na construção industrial e comercial, garantindo uma transferência de carga eficiente e estabilidade.
Base de pilar com duas diagonais de contraventamento vertical
| Número de nós | 4 |
| Número de linhas | 3 |
| Número de barras | 3 |
| Número de superfícies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 0 |
| Número de combinações de cargas | 0 |
| Número de combinações de resultados | 0 |
| Peso total | 0,054 t |
| Dimensões (métricas) | 2,000 x 1,000 x 0,000 m |
| Dimensões (imperiais) | 6.56 x 3.28 x 0 feet |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
