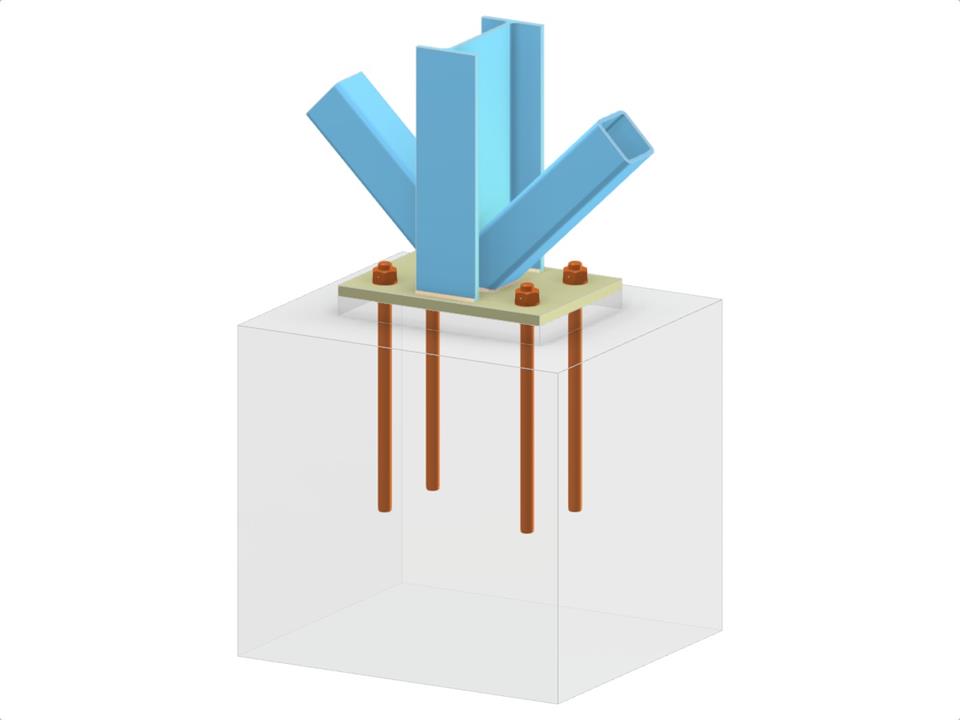

Tento model ilustruje základnu ocelového sloupu s I-profily a dvěma RHS diagonálami svislého ztužení, které jsou připojeny ke stojině sloupu. Konstrukce je ukotvena pomocí základové desky a zahrnuje svařovaný diagonální spoj pro zvýšenou stabilitu. Takové konfigurace jsou typické v průmyslové a komerční výstavbě a zajišťují efektivní přenos zatížení a stabilitu.
Základová patka se dvěma diagonálami vertikálního ztužení
| Počet uzlů | 4 |
| Počet linií | 3 |
| Počet prutů | 3 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 0 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 0,054 t |
| Rozměry (metrické) | 2,000 x 1,000 x 0,000 m |
| Rozměry (imperiální) | 6.56 x 3.28 x 0 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
