Estrutura de andaimes para reabilitação de torre de igreja em Kerpen, Alemanha

Estruturas dimensionadas com os softwares da Dlubal

Voltar à Galeria de Projetos

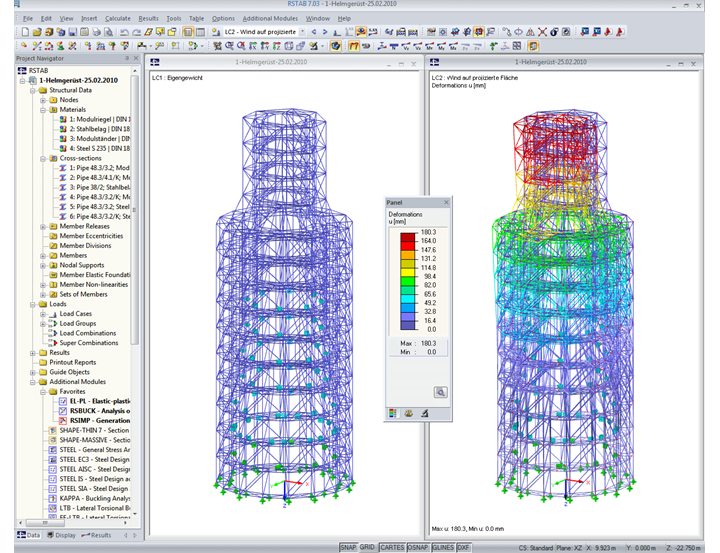

Modelo de análise no RSTAB (© Klimpel)

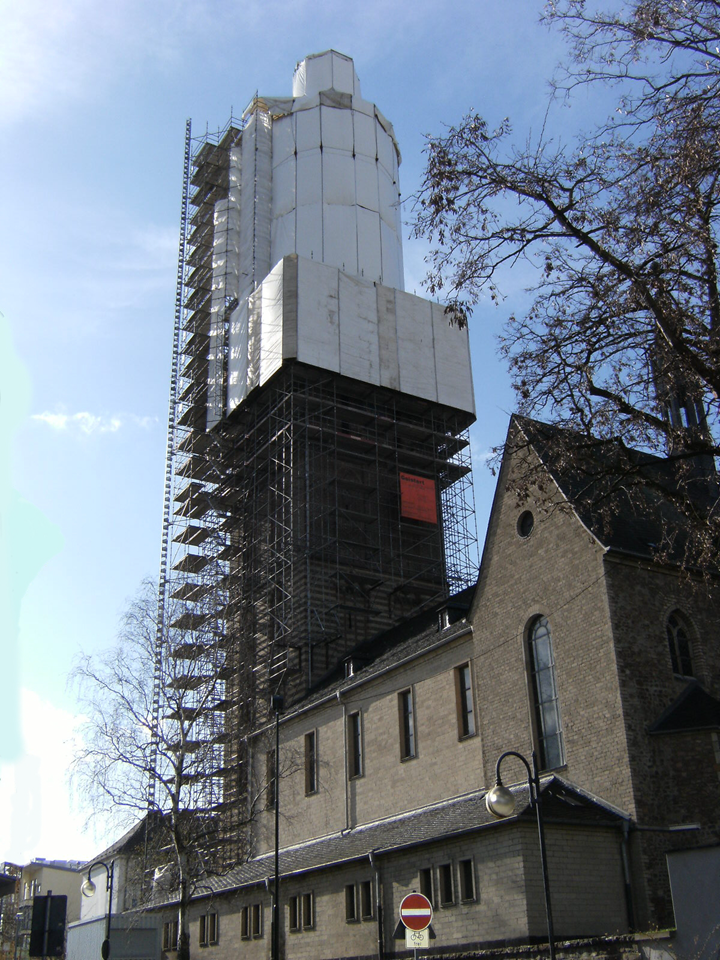

Construção de andaimes para torre de igreja em Kerpen (© Klimpel)

Projeto de cliente da Dlubal

20 de outubro de 2010

Alemanha RSTAB Estruturas de andaimes e prateleiras Estruturas de aço Estruturas temporárias

Planeamento estrutural	Gabinete de engenharia Klimpel Bochum, Alemanha www.ib-klimpel.de
Construção	Geistert Gerüstbaulogistik GmbH Duisburg, Alemanha www.geistert.de
Investidor	Paróquia da igreja católica de St. Martinus Kerpen, Alemanha

Para os trabalhos de reabilitação da torre da igreja de St. Martinus em Kerpen, na Alemanha, foi necessário uma estrutura de andaimes. Esta estrutura fez parte do projeto de construção global, que teve um orçamento de aproximadamente € 850 000.

Um grande desafio na elaboração do projeto foi o facto de a construção de andaimes ter de ser montada praticamente sem aplicação de ancoragens (normalmente usadas em andaimes) no topo da torre.

A existência de um recobrimento sobre a estrutura, fez com que a construção porticada tivesse de ser dimensionada sem uma redução de cargas de vento.

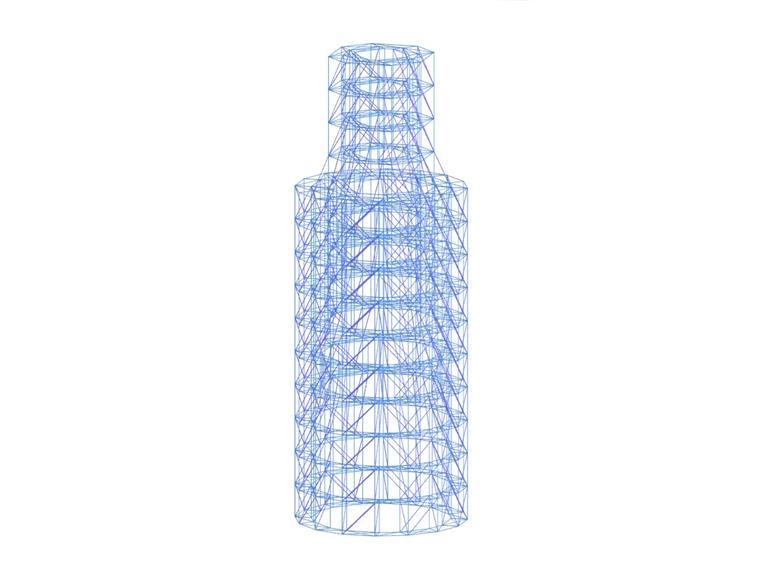

O pórtico foi executado através de andaimes modulares, na forma de polígono com 16 lados com ca. de 40 a 60 m e na forma de octógono com ca. de 60 a 70 m.

Análise estrutural

Para o dimensionamento foi utilizado o software de análise de estruturas de pórticos RSTAB, completado com os módulos adicionais RSBUCK, RSIMP e EL‑PL.

Geração da estrutura
A modelação começou por ser efetuada no programa AutoCAD. De seguida, os dados foram importados para o RSTAB através da interface DXF, atribuindo os respetivos materiais às secções individuais. As articulações de extremidade de barras foram simuladas por articulações de extremidades de barras não-lineares do RSTAB, de acordo com os regulamentos.

Entrada de cargas
As cargas de vento foram determinadas de acordo com o Eurocódigo 1 e a norma alemã DIN 1054 T4. A análise incluiu uma abordagem para uma estrutura de 16 lados e de 8 lados. Foi também analisada por comparação a forma dos cilindros.

O grupo de cargas decisivo resultou de uma combinação constituída por peso próprio com a carga de vento máxima (para andaimes, o coeficiente parcial de segurança γ_F para casos de carga é sempre igual a 1,5).

A função de geração de cargas do RSTAB permitiu uma análise alternativa para diferentes tipos de aplicação de cargas de vento, reduzindo significativamente a carga de trabalho.

Análise de estabilidade
Com o módulo adicional RSBUCK foi possível determinar o modo de encurvadura mais baixo. Com base neste modo de encurvadura, o módulo adicional RSIMP gerou automaticamente imperfeições para o RSTAB.

Os casos de carga para peso próprio, vento e imperfeições foram combinadas em conjunto numa combinação de cargas, calculada de acordo com uma análise de segunda ordem. Por fim, foi efetuada a verificação elástica-plástica.
