Estructura de soporte para la rehabilitación del chapitel de campanario en Kerpen, Alemania

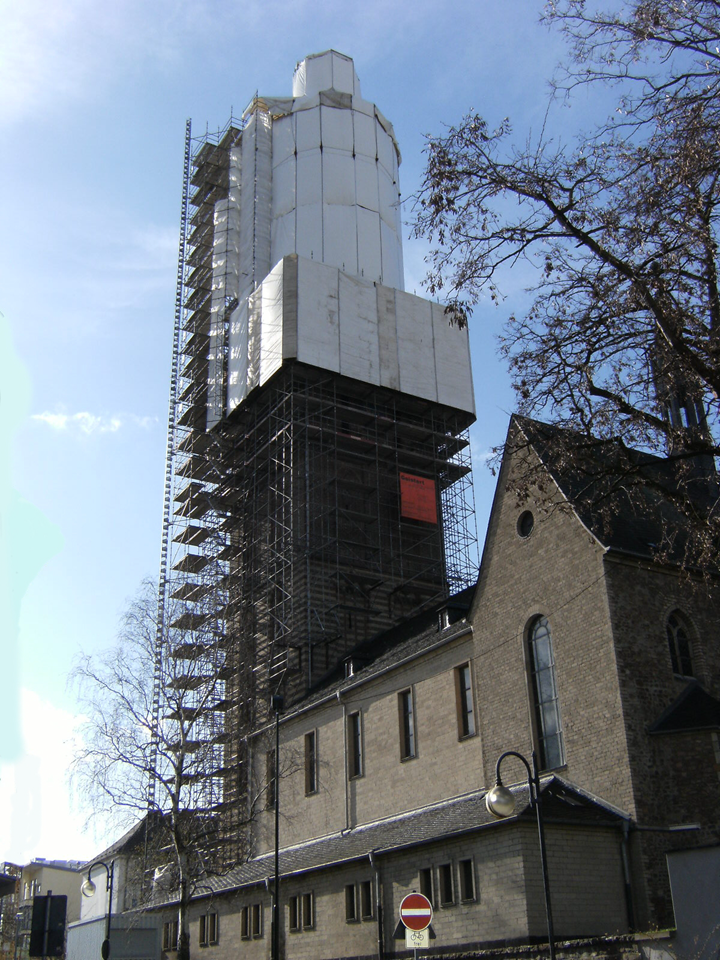

Para realizar las renovaciones del campanario de la parroquia de St. Martinus en Kerpen, Alemania, se requirió un andamio. Los responsables tuvieron que afrontar un desafío especial ya que la construcción de la estructura se tuvo que crear en la parte superior del chapitel sin aplicar los anclajes de presión que se suelen utilizar en andamios.

Para realizar la rehabilitación del campanario de la parroquia de St. Martinus en Kerpen, se necesitó un gran andamio. Este andamio fue parte de todo el proyecto de construcción con un volumen de pedido de aproximadamente 850.000 €.

Los responsables tuvieron que afrontar un desafío especial porque la construcción de la estructura se tuvo que crear en la parte superior de la aguja sin la aplicación de los anclajes de presión que se suelen utilizar en andamios.

Además, un recubrimiento con cubiertas fue la razón por la que la construcción de la estructura tuvo que ser diseñada sin una reducción de las cargas de viento. El andamio fue construido por medio de un andamiaje modular del tipo poligonal con 16 bordes de aprox. 40 a 60 m, y otro con 8 bordes de aprox. 60 a 70 m.

Diseño estructural

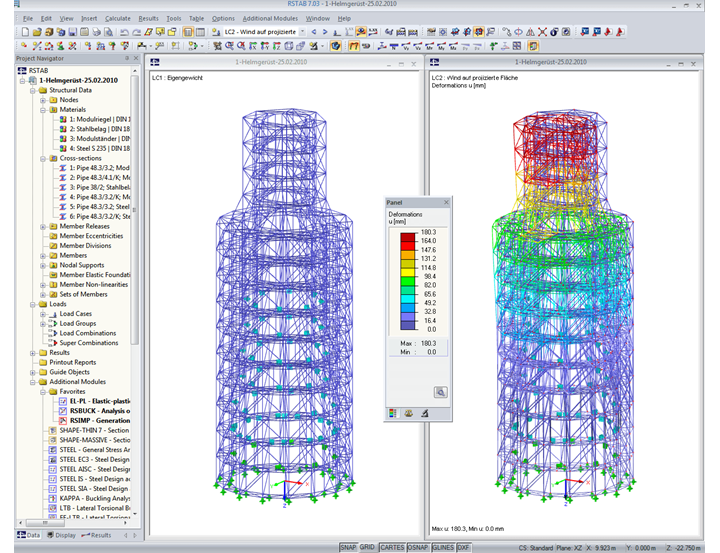

RSTAB se utilizó para diseñar la estructura espacial del armazón. Los módulos adicionales RSBUCK, RSIMP y EL-PL de RSTAB completaron el cálculo.

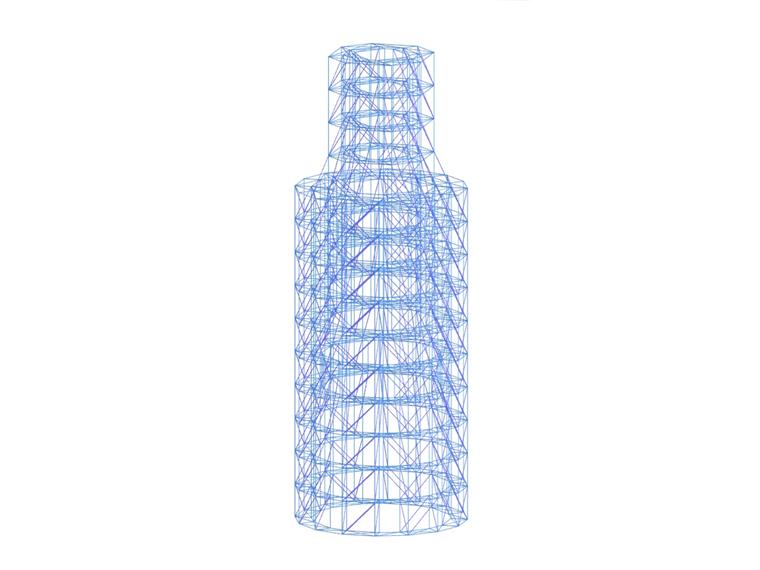

Generación de la estructura
En primer lugar, la estructura se modeló en el programa AutoCAD. Danach wurden die Daten über die DXF‑Schnittstell in RSTAB importiert und anschließend den Querschnitten die entsprechenden Materialien zugewiesen. Las articulaciones en las barras fueron simuladas por articulaciones no lineales en barras de RSTAB según la normativa de edificación.

Introducción de cargas
Las cargas de viento se determinaron según EC 1 y DIN 1054 T4. El análisis incluyó la aproximación para una estructura de 16 bordes y otra de 8 bordes.

La combinación de carga que finalmente fue decisiva resultó de una combinación consistente del peso propio y la carga de viento máxima (en el andamio el coeficiente de seguridad parcial γF para los casos de carga es siempre 1,5). Al utilizar la función específica de RSTAB para generar cargas, fue posible realizar con un esfuerzo mínimo un análisis alternativo para los tipos diferentes de aplicaciones de cargas de viento.

Análisis de estabilidad
El modo de pandeo menor fue determinado mediante la ayuda del módulo adicional RSBUCK. En base a este modo de pandeo, el módulo RSIMP generó las imperfecciones de forma automática para RSTAB. Los casos de carga para el peso propio, viento e imperfecciones se combinaron conjuntamente en una combinación de carga que fue calculada según el análisis de segundo orden. Luego, se realizó el cálculo elástico-plástico con el módulo EL-PL de RSTAB.

Ingeniería estructural Oficina consultora de ingeniería Klimpel
Bochum, Alemania
www.ib-klimpel.de
Andamiaje Geistert Gerüstbaulogisik GmbH
Duisburg, Alemania
www.geistert.de
Inversor Katholische Kirchengemeinde St. Martinus, Kerpen, Alemania

Enlaces


Especificaciones del proyecto

Datos del modelo

Número de nudos 721
Número de barras 2600
Número de casos de carga 3
Número de combinaciones de carga 1
Peso completo 24.774 t
Dimensiones (métricas) 10,225 x 10,225 x 28,100 m
Dimensiones (imperiales) 33.55 x 33.55 x 92.19 feet
Versión del programa 7.04.00
