Construção

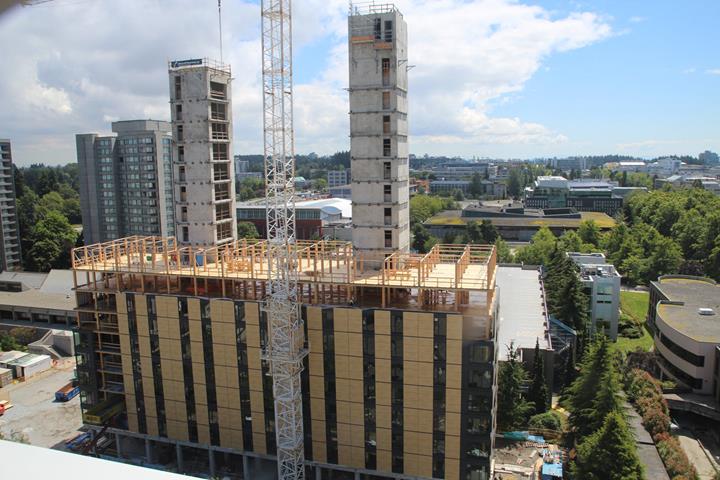

A estrutura é constituída por 16 pisos com placas em madeira laminada cruzada de cinco camadas (CLT), uma laje de transferência em betão no nível 2 e uma cobertura em aço. As placas CLT são apoiadas pontualmente em pilares de madeira laminada colada numa grelha de 2,85 m x 4 m.
As vigas foram eliminadas do dimensionamento fruto da resistência biaxial da madeira laminada cruzada. A estabilidade horizontal da estrutura é garantida através de dois núcleos em betão com a altura do edifício.
O cálculo estático para os elementos das placas CLT foi efetuado pela Fast + Epp através da utilização do RFEM em conjunto com o módulo adicional RF-LAMINATE.
Modelação e cálculo

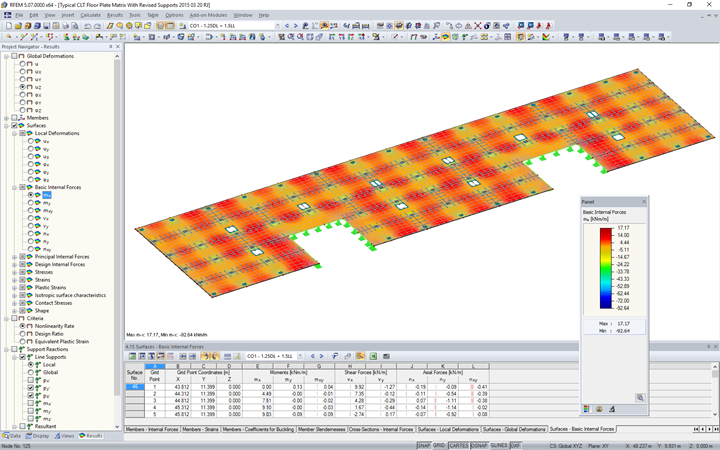

Os pisos individuais foram modelados no RFEM com o módulo adicional RF‑LAMINATE para melhor determinar as exigências de flexão/corte nas placas, assim como o estado de utilização do sistema pontualmente apoiado em duas direções.
A verificação de tensões, assim como o dimensionamento detalhado dos elementos em madeira laminada cruzada foram efetuados separadamente. Para a confirmação dos modelos e do dimensionamento foram realizados ensaios à escala 1:1.
| Planeamento estrutural | Fast + Epp Vancouver, BC, Canadá www.fastepp.com |

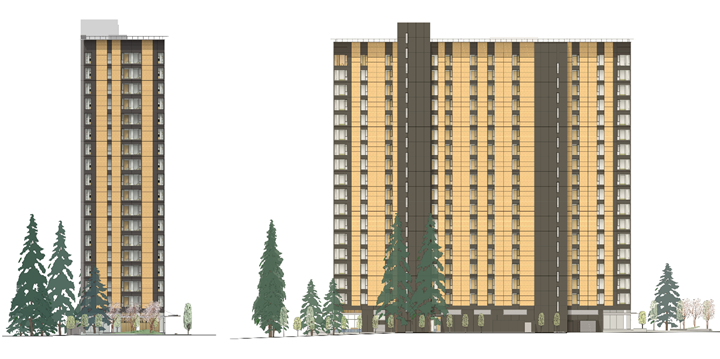

| Arquitetos | Acton Ostry Architects Inc. Vancouver, BC, Canadá www.actonostry.ca e Architekten Hermann Kaufmann ZT GmbH Schwarzach, Áustria www.hermann-kaufmann.at |
| Cliente | Universidade British Columbia Vancouver, BC, Canadá www.ubc.ca |
