Edificio ibrido in legno di 18 piani adibito a residence per studenti, Canada

Progetto cliente

Ingegneria strutturale
Fast + Epp
Vancouver, BC, Canada
www.fastepp.com
Architetti Acton Ostry Architects Inc.
Vancouver, BC, Canada
www.actonostry.ca

Architekten Hermann Kaufmann ZT GmbH
Schwarzach, Austria
www.hermann-kaufmann.at
Proprietà University of British Columbia
Vancouver, BC, Canada
www.ubc.ca

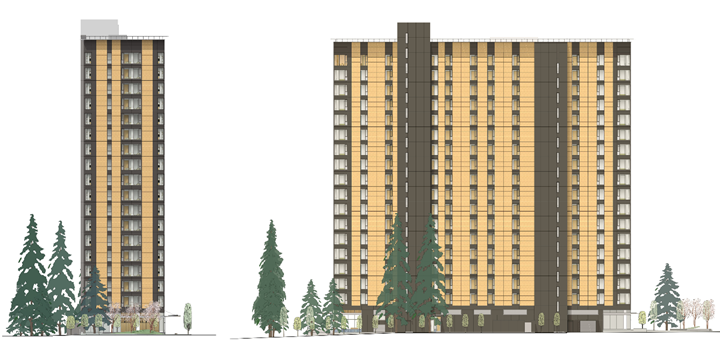

Brock Commons è un complesso residenziale ibrido (legno ed altri materiali) di 18 piani. Concepito per ospitare studenti è attualmente in fase di costruzione nei pressi della University of British Columbia di Vancouver, in Canada.

Una volta ultimato, nell'estate 2017, con i suoi 53 metri di altezza, sarà l'edificio ibrido in legno più alto del mondo.

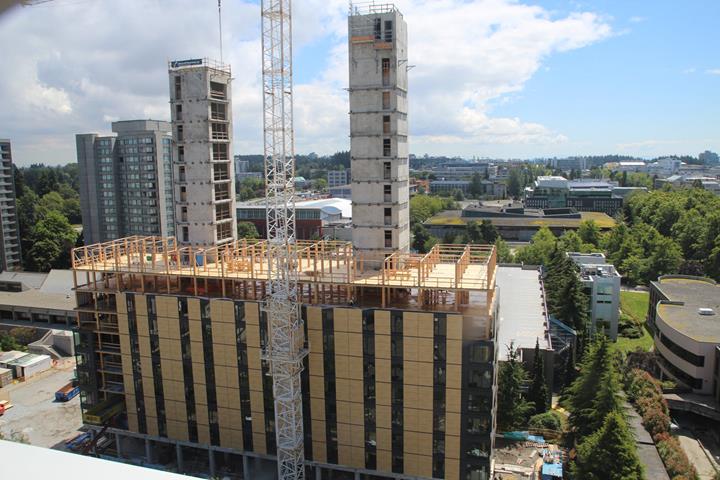

Costruzione

La struttura è composta da 16 solai realizzati con pannelli di legno lamellare (CLT) di cinque strati incrociati, una piastra di trasferimento in cls al secondo livello ed un tetto in telai di acciaio. I pannelli CLT appoggiano su punto di colonne in legno lamellare con una griglia di 2,85 m x 4,0 m.

Le travi sono state eliminate dal disegno, utilizzando le capacità delle frecce bidirezionali del CLT. Per la stabilità laterale completano la struttura due nuclei in calcestruzzo per tutta altezza. L'analisi strutturale per i componenti CLT è stata completata da Fast + Epp utilizzando RFEM in combinazione con il modulo aggiuntivo RF-LAMINATE.

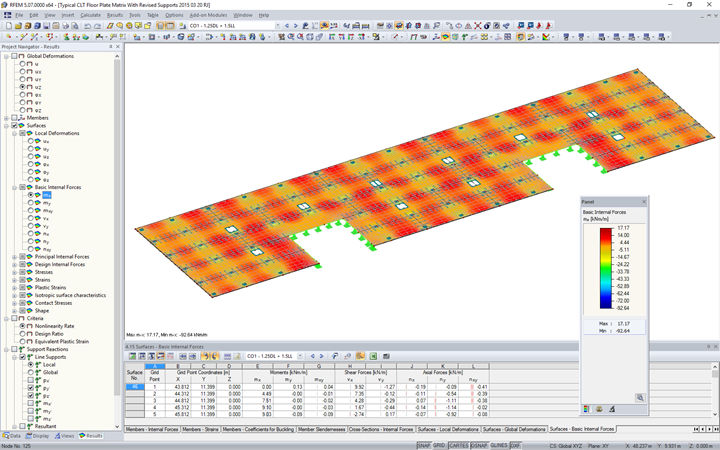

Modellazione e calcolo

I singoli piani sono stati modellati in RFEM con modulo aggiuntivo RF-LAMINATE, per una miglior determinazione dei parametri flessione/taglio dei pannelli, nonché delle prestazioni di esercizio del sistema bidirezionale poggiante su colonne.

L'analisi delle tensioni e la progettazione dettagliata dei pannelli CLT stessi è stata effettuata separatamente. Per confermare le ipotesi di modellizzazione e di progetto sono stati fatti delle prove in scala reale.
