Projeto Velódromo, Paraguai
Projeto de cliente da Dlubal

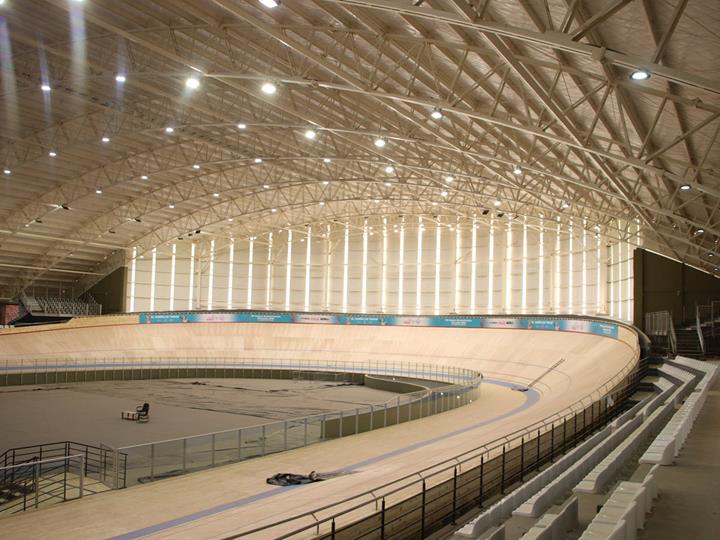

Na Metalúrgica Vera S.R.L., são fabricadas e montadas estruturas metálicas para diversos projetos. Um desses projetos é o Velódromo, uma instalação desportiva para a realização de provas de ciclismo.
| Cliente | Implenia Constructora |
| Engenheiro de estruturas | Ing. Gustavo Resquin |
| Produção e montagem | Metalúrgica Vera S.R.L. |

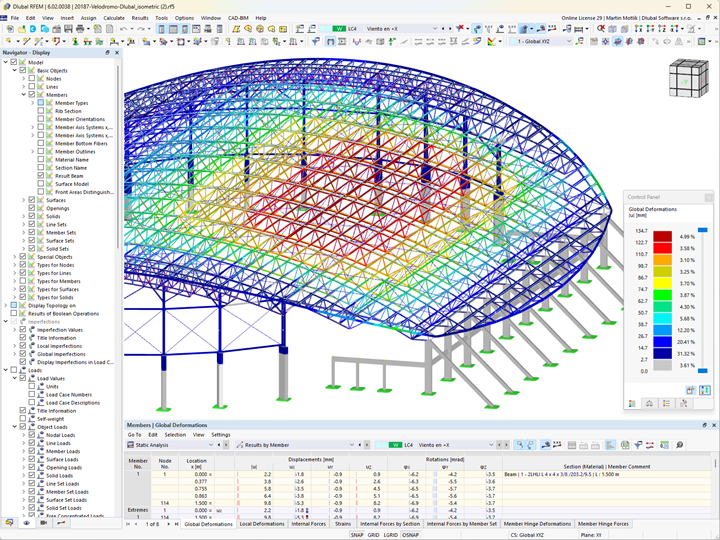

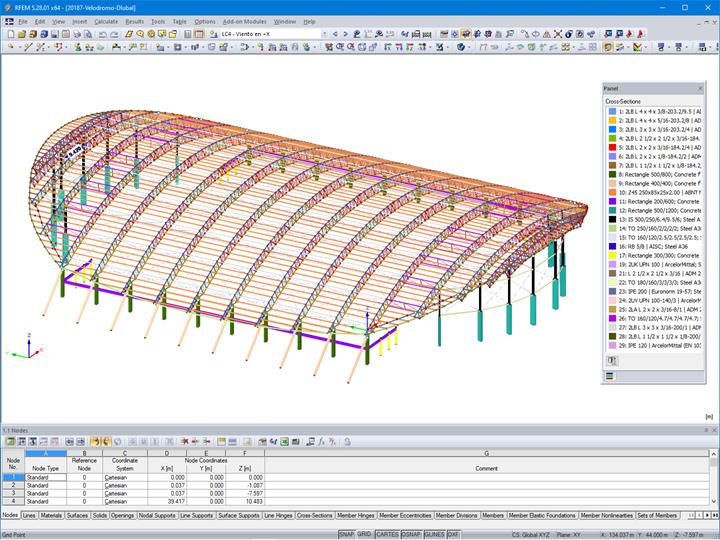

Modelo
O cálculo foi realizado na sua totalidade no departamento de cálculo da Metalúrgica Vera S.R.L. cumprindo os regulamentos correspondentes e a norma de vento paraguaia NP 196.

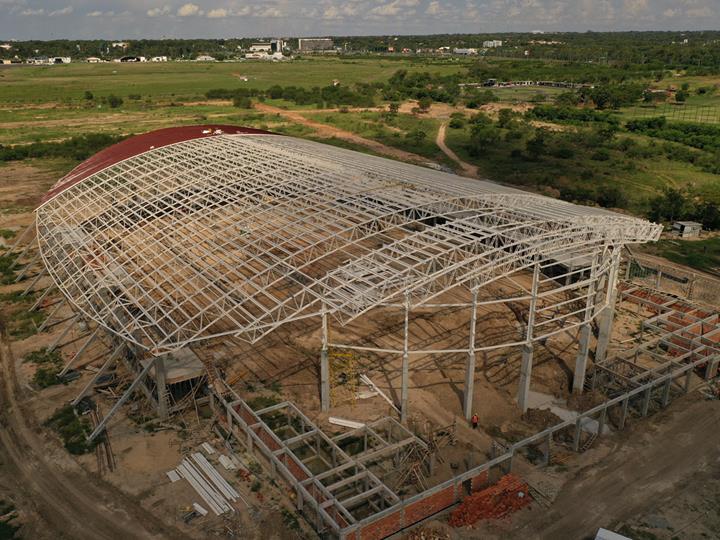

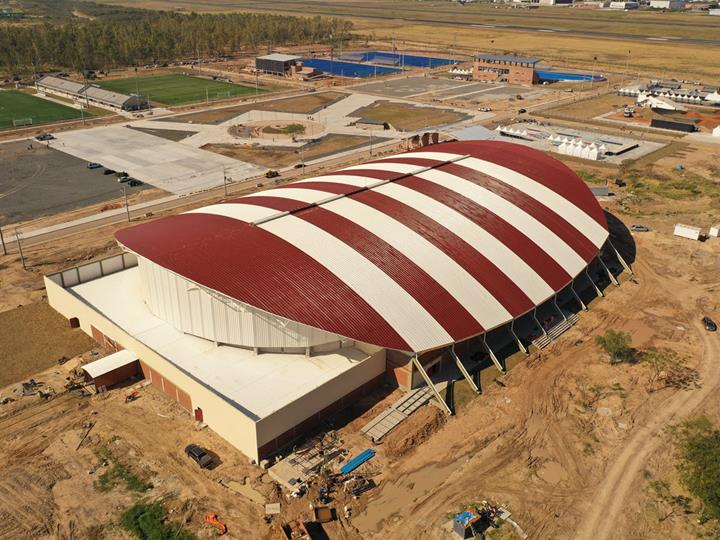

O aspeto mais relevante deste tipo de estrutura é o revestimento da cobertura com uma superfície de 9200 m2 que é constituída por pórticos com "arcos biarticulados" com um vão de 78 metros entre os apoios e uma flecha de 12 metros. A estrutura pesa 235 toneladas.
Local do projeto
PFWC+48Palavras-chave
Aço Velódromo Estrutura metálica Cobertura Pórtico
Escreva um comentário...
Escreva um comentário...
- Visualizações 887x
- Atualizado 28 de novembro de 2022
