Projekt velodromu, Paraguay

Ve společnosti Metalúrgica Vera SRL v Paraguayi se vyrábějí a montují kovové konstrukce pro různé projekty, jako například velodrom, sportovní zařízení pro pořádání cyklistických závodů.

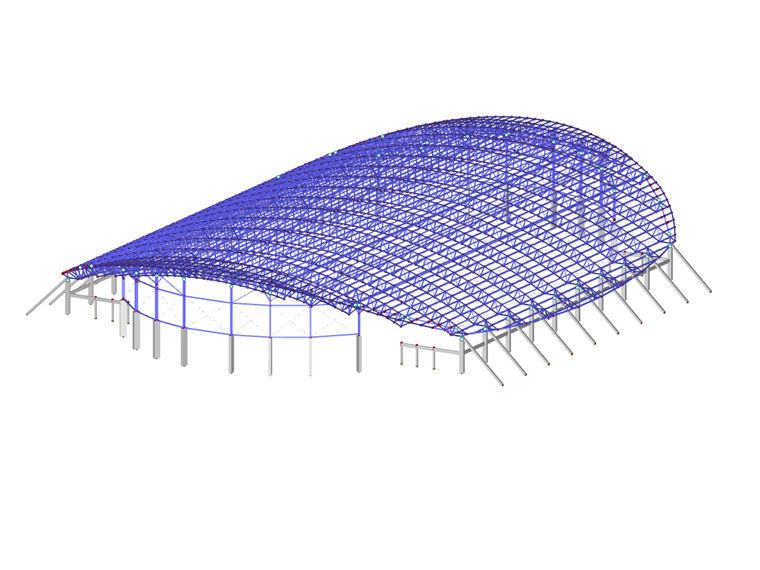

Model projektu velodrom v programu RFEM (© Metalúrgica Vera S.R.L.)

648x

Projekt velodromu

Konstrukce byla kompletně vypočítána ve výpočetním oddělení společnosti Metalúrgica Vera S.R.L. v souladu s příslušnými předpisy a paraguayskou normou NP 196 pro zatížení větrem.

Na tomto typu konstrukce stojí za pozornost střešní konstrukce o ploše asi 9 200 m², kterou tvoří rámy s „dvoukloubovými oblouky“ mezi sloupy o rozpětí 78 m a průhybem 12 m. Konstrukce váží cca 235 t.

Místo

PFWC+48

Luque

Paraguay

Zákazník	Implenia Constructora
Statický výpočet	Ing. Gustavo Resquin
Výroba a montáž	Metalúrgica Vera S.R.L. www.metalurgicavera.com.py

Specifikace projektu

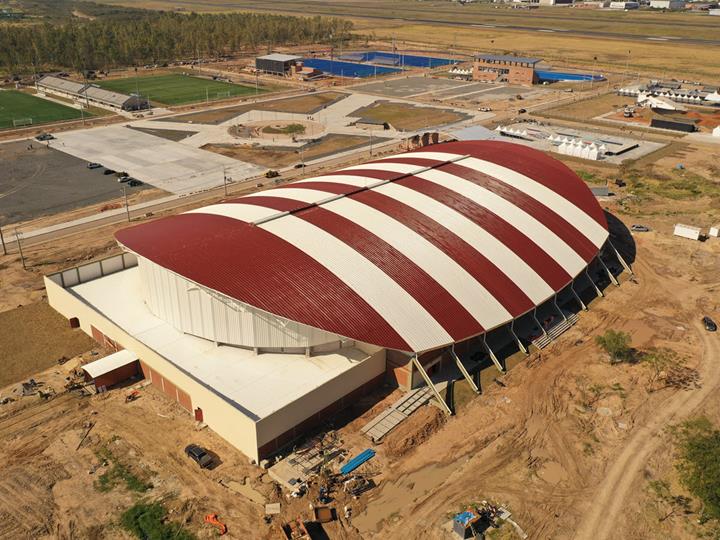

Projekt velodromu (© Metalúrgica Vera S.L.R.)

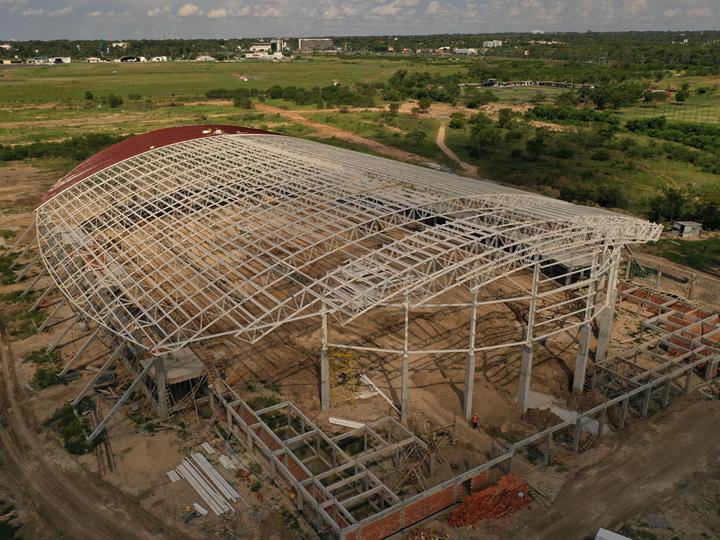

Projekt velodromu při výstavbě (© Metalúrgica Vera S.L.R.)

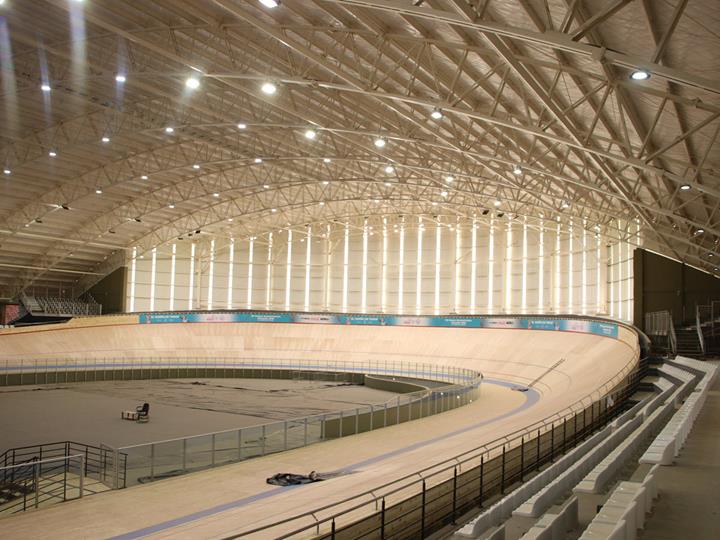

Interiér velodromu (© Metalúrgica Vera S.L.R.)

Model projektu velodromu v programu RFEM 6 (© Metalúrgica Vera SLR)

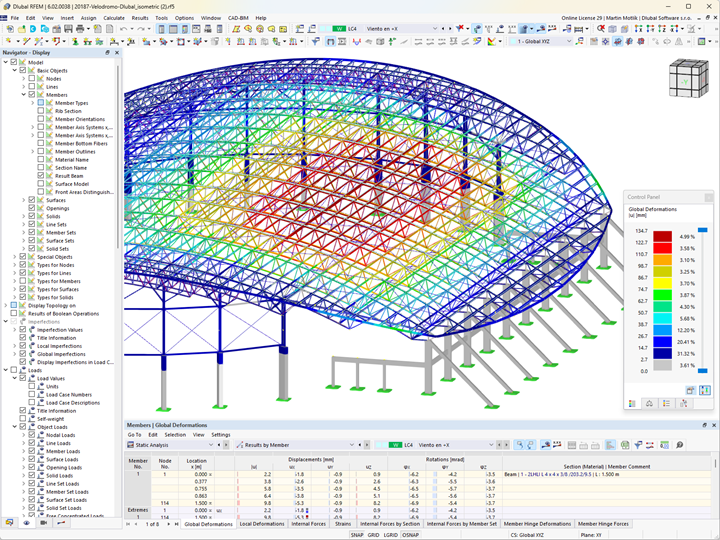

Model projektu velodromu a globální deformace po zatížení větrem v programu RFEM 6 (© Metalúrgica Vera SLR)

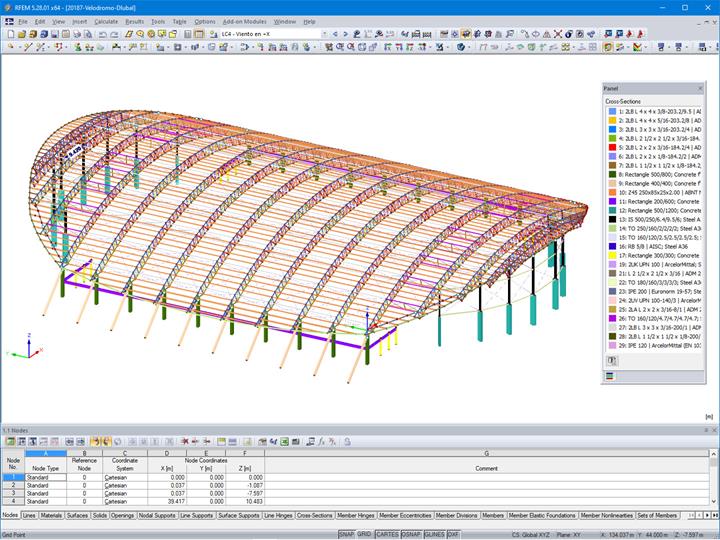

Model projektu velodromu v programu RFEM (© Metalúrgica Vera S.L.R.)

Údaje o modelu

Počet uzlů 2280

Počet linií 5608

Počet prutů 5608

Počet zatěžovacích stavů 7

Počet kombinací zatížení 32

Počet kombinací výsledků 2

Celková hmotnost 592,907 t

Rozměry 95,278 x 117,520 x 19,366 m

Verze programu 5.28.01
