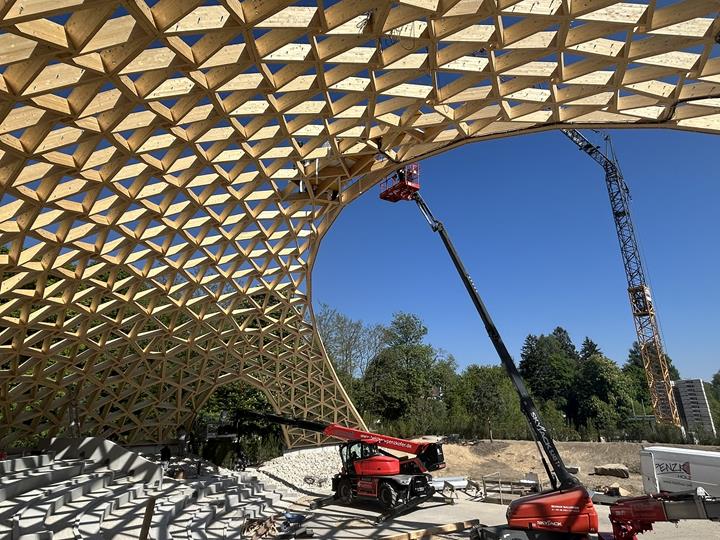

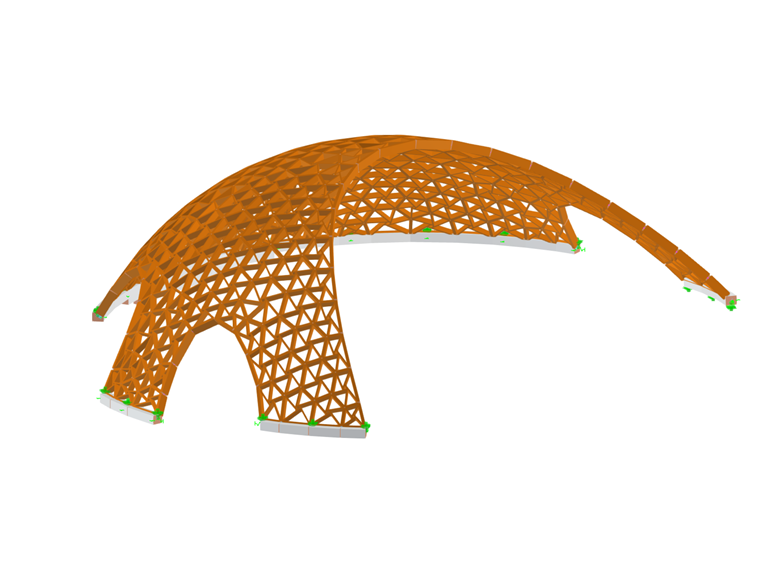

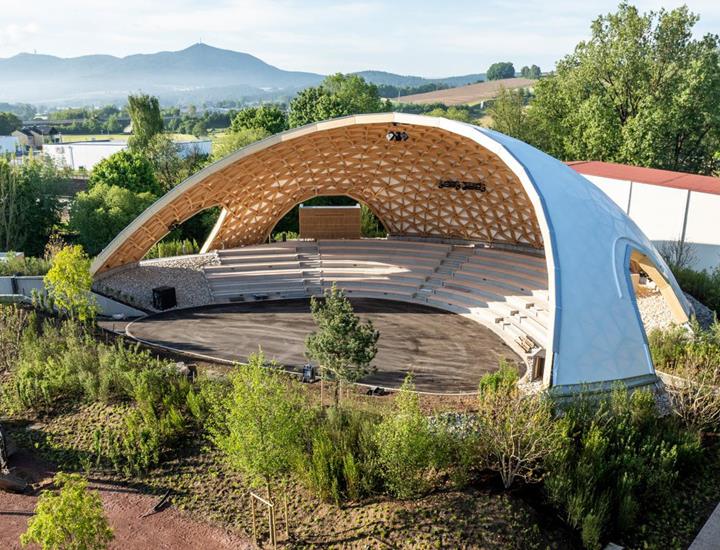

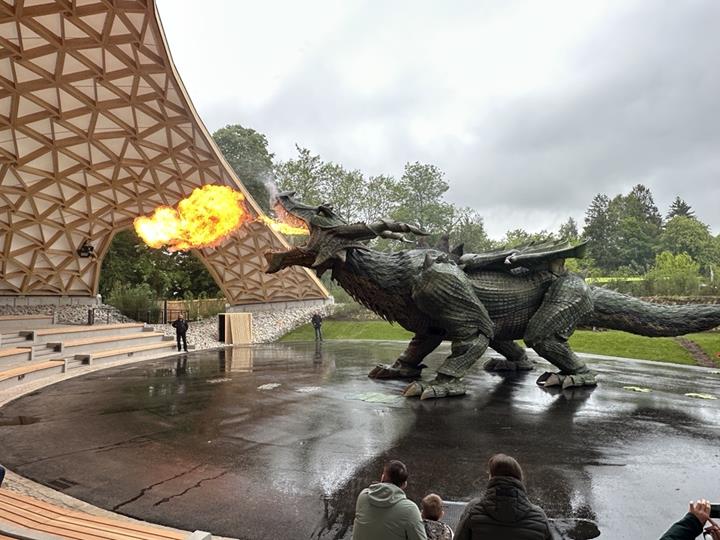

A casca de grelha de madeira do Park Arena apresenta diversas inovações geométricas e estruturais. Ao contrário de cúpulas de madeira semelhantes, a estrutura apresenta uma segmentação P-hex com uma combinação de pórticos planos e poligonais e contraventamentos recíprocos. Isso permitiu ligações simples, sem chapas de aço. Apenas foram necessárias placas metálicas para ligar a estrutura de madeira à fundação.

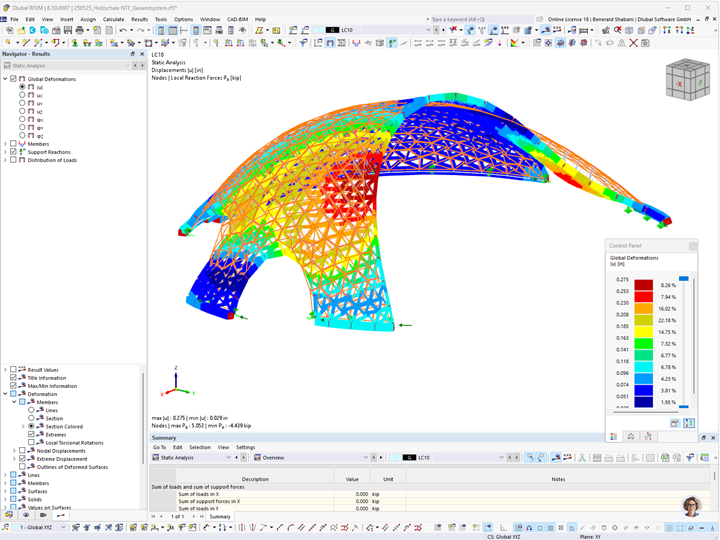

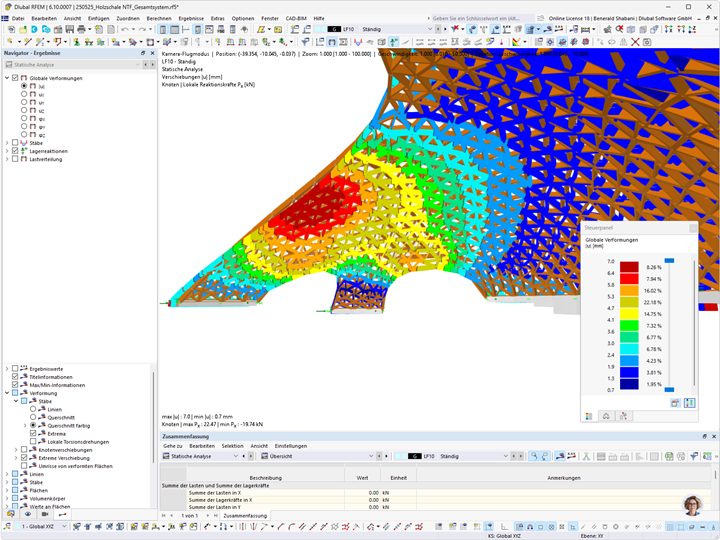

As 168 cassetes poligonais planas, constituídas por quase 1900 elementos únicos, foram fabricadas em CNC com uma impressionante precisão de 1 mm. Uma ferramenta de projeto possibilitou essa complexidade ao integrar e sincronizar perfeitamente o ambiente de modelação (Rhino/Grasshopper) com o software de análise estrutural (RFEM).
A utilização de madeira laminada colada simples e retilínea produzida localmente e ligações desmontáveis tornaram a estrutura particularmente sustentável. A estrutura de grelha de madeira estabelece assim novos padrões na construção de edifícios públicos utilizando a madeira como material de construção sustentável.
| Local | Pavillon der Landschaftsgärtner Eschlkamer Str. 10a 93437 Furth im Wald, Alemanha |
| Cliente | Exposição de jardinagem de Furth im Wald |
| Cliente, gestão florestal | Cidade de Furth im Wald |
| Desenvolvimento do sistema de madeira, design algorítmico e fornecimento de ficheiros de fabricação | Digital Timber Construction DTC, Technische Hochschule Augsburg Team: Prof. Dr. C. Robeller and Dr. H. Karimian www.hs-augsburg.de www.digitalerholzbau.de |
| Arquiteto | PH2 Architektur + Stadtplanung, Eschlkam www.ph2architektur.com |
| Planeamento estrutural | str.ucture GmbH |
