富特伊姆瓦尔德公园竞技场木网壳结构

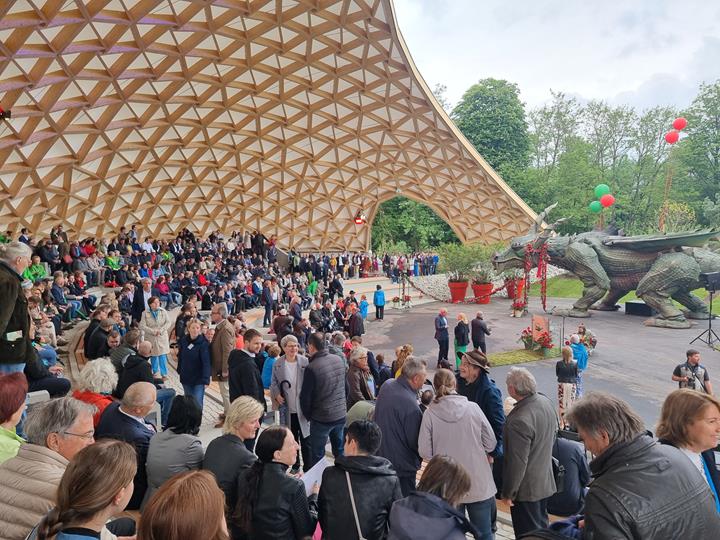

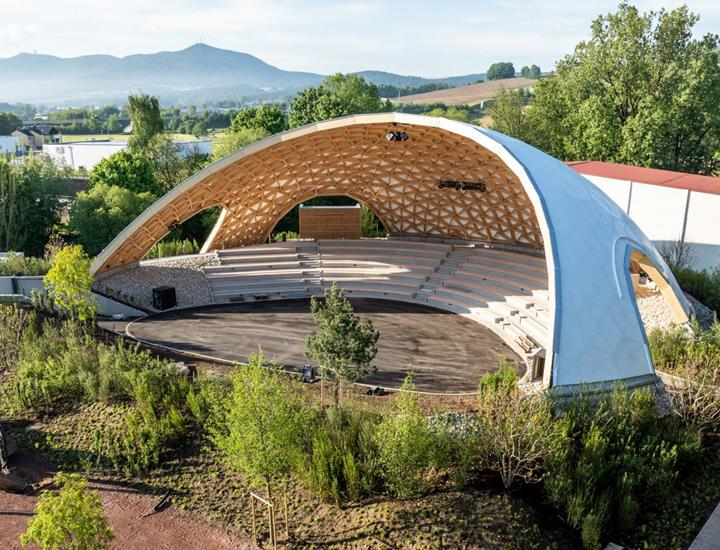

在这个客户项目中,Digitaler Holzbau 团队使用德儒巴软件成功实现了又一个引人注目的建筑作品。 富特伊姆瓦尔德公园竞技场木网壳结构成为2025年巴伐利亚州园艺展的亮点之作。 这座木结构网壳建筑取代了原有礼堂,可容纳 450 名观众。

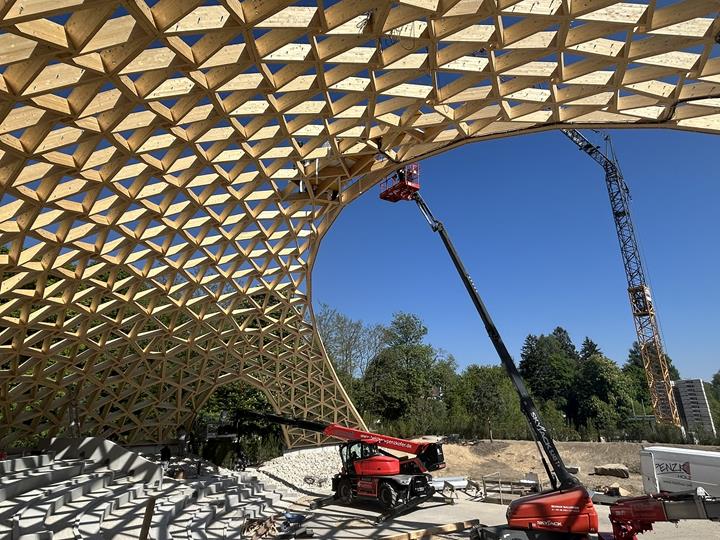

该竞技场的木格构壳体展现了一系列几何与结构创新。相较于同类木制穹顶,该建筑采用 P-Hex 分段方式,结合平面多边形框架与交错支撑结构,从而实现了无需钢板的简易连接节点,仅木构架与基础的连接部位需使用金属板。

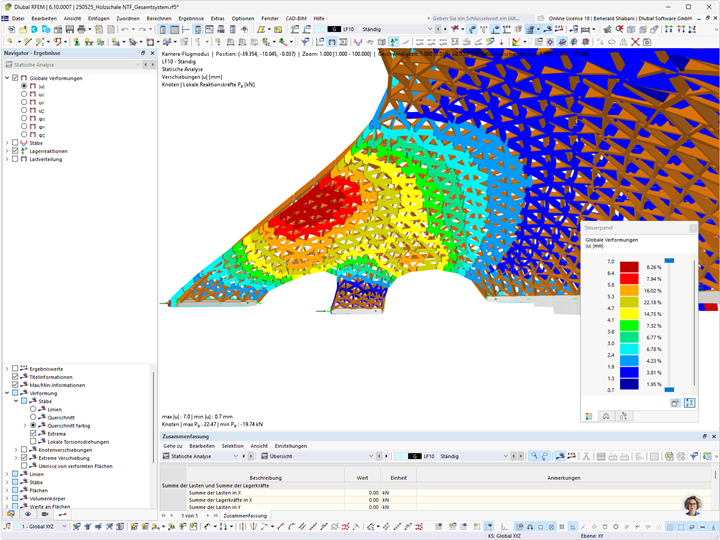

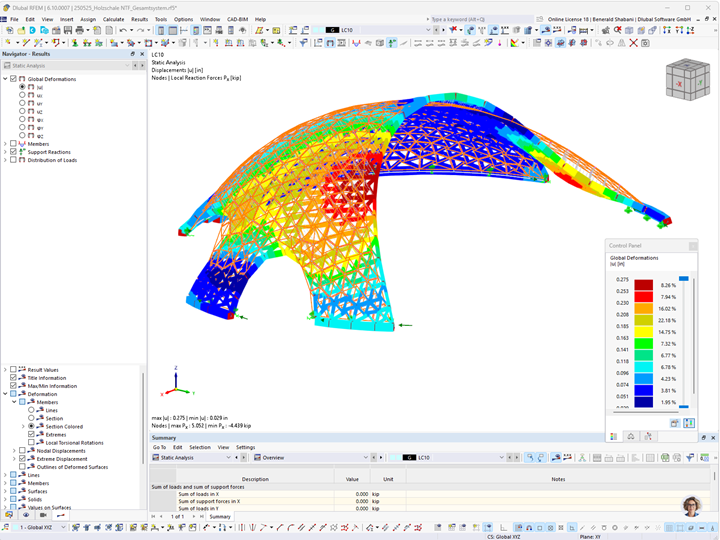

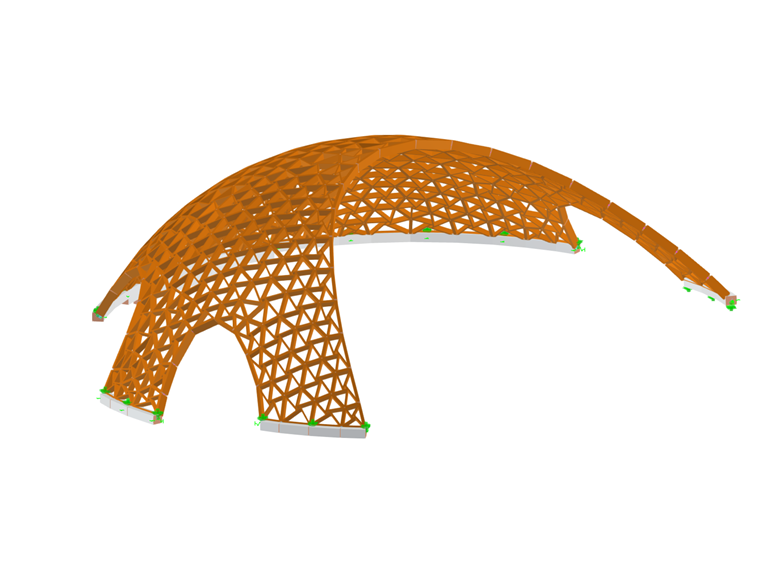

整个结构由168个平面多边形单元组成,包含近1900个单独构件,全部通过CNC技术以1毫米的精度加工完成。设计工具的使用使得这一高复杂性成为可能,通过将建模环境(Rhino/Grasshopper)与结构分析软件(RFEM)无缝集成与同步,确保了设计与工程的协同一致。

该项目使用本地生产的直线型层板胶合木,并采用可拆卸连接方式,充分体现了其可持续性。此木网壳结构为以可持续木材建造公共建筑设立了新标杆。

位置 景园师专题展馆
Eschlkamer Str. 10a
93437 Furth im Wald
客户
客户, 林业
木结构系统开发、参数化设计和生产文件的提供
Architekt
Tragwerksplanung


项目说明

模型数据

节点数目: 4590
线的数目 4168
杆件数目: 4168
荷载工况数目 8
荷载组合数目 113
结果组合数目 5
总重量 143,323 t
翘曲区域尺寸 44.637 x 32.258 x 12.942 m
软件版本 5.26.02
