Summit Park Pavilion, Ohio, EUA

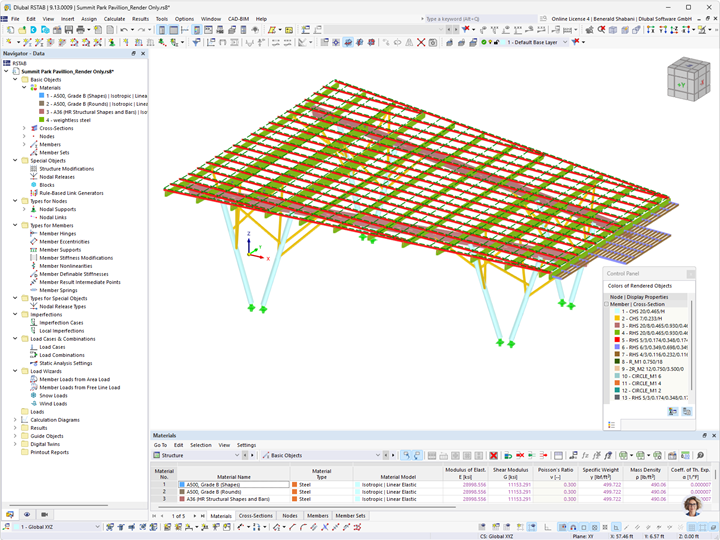

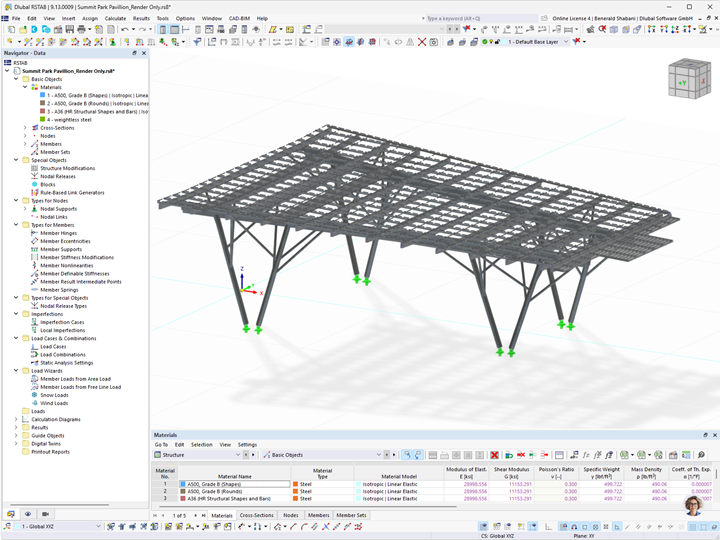

A Novum foi contratada para dimensionar e construir a cobertura do "Summit Park Glass Pavilion" em Blue Ash, Ohio. A estrutura foi dimensionada utilizando o software Dlubal para obter o vão de 39 metros das vigas HSS de dupla camada.

O vão de 39 metros da cobertura foi obtido através de duas vigas HSS de dupla camada, cuja distribuição se faz ao longo dos pilares principais em forma de V. As vigas HSS duplas foram soldadas em três segmentos. Cada segmento foi unido através de uma ligação aparafusada oculta, de modo a garantir uma fabricação de alta qualidade em fábrica.

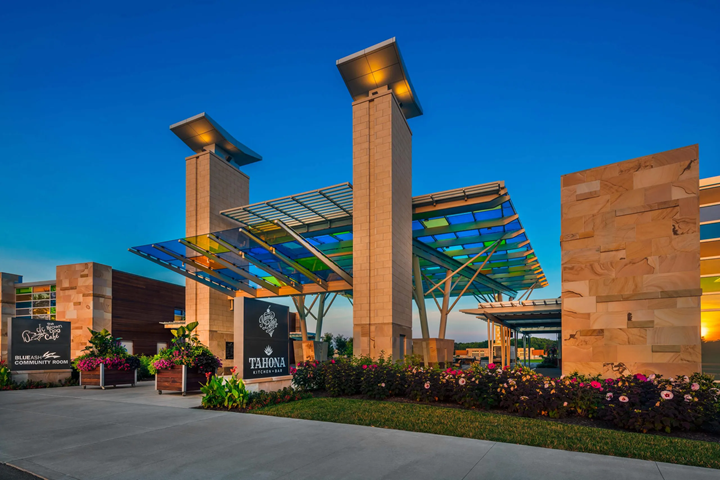

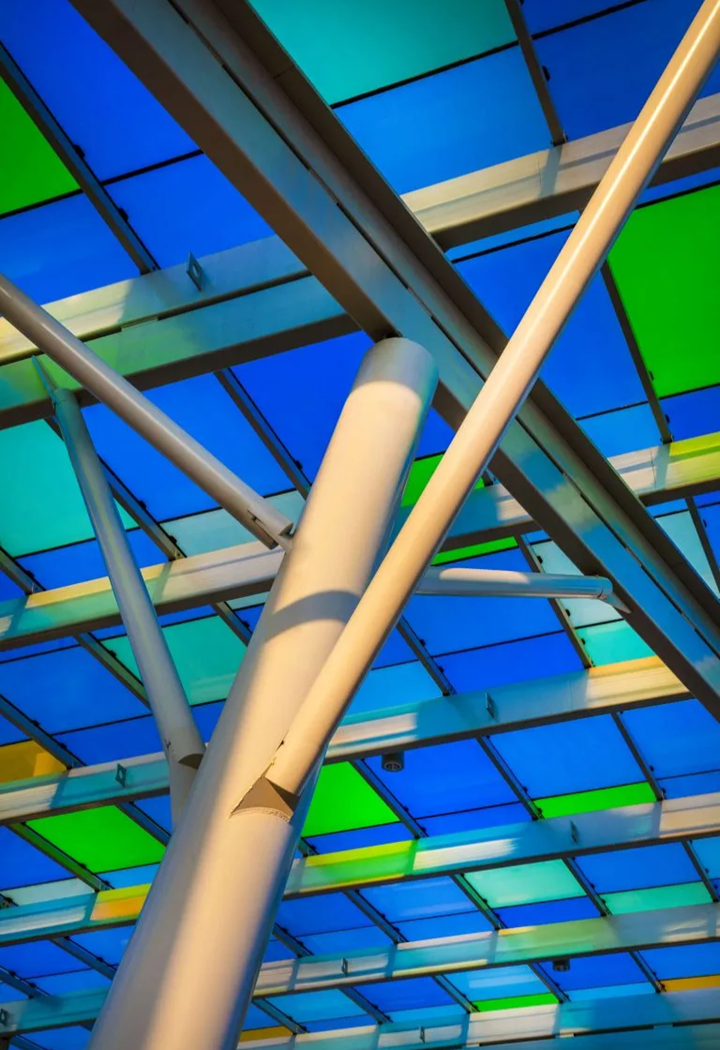

Os pilares e os ramos em forma de V contribuem para reduzir o vão das vigas principais e das madres mais afastadas da cobertura. Sobre a estrutura de aço encontra-se um painel de vidro multicolorido que projeta sombras impressionantes no chão à medida que a incidência do sol se vai alterando.

Local 4335 Glendale Milford Rd, Blue Ash,
45242 Ohio,
EUA
Planejamento & Execução
Arquiteto


Especificações do projeto

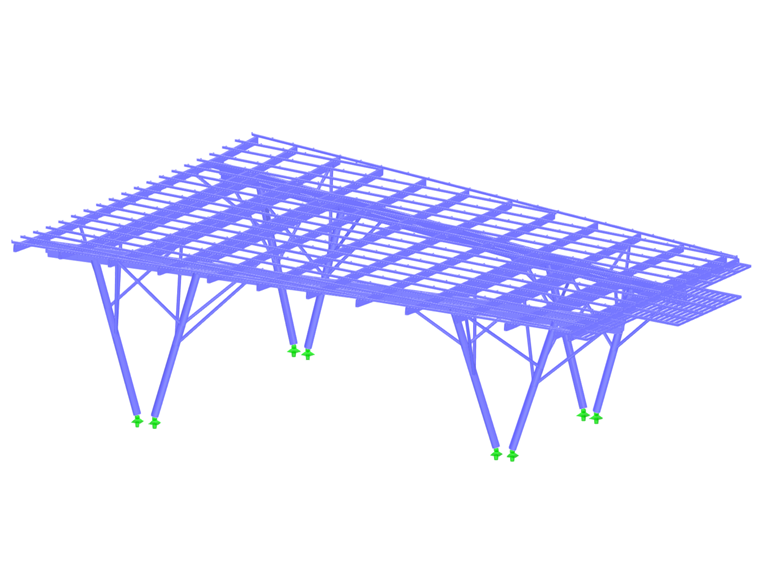

Dados do modelo

Número de nós 1926
Número de barras 3259
Peso total 113,796 t
Dimensões (métricas) 57,322 x 31,307 x 12,253 m
Dimensões (imperiais) 188.06 x 102.71 x 40.2 feet
Versão do programa 8.40.01
