Pabellón Summit Park, Ohio, Estados Unidos

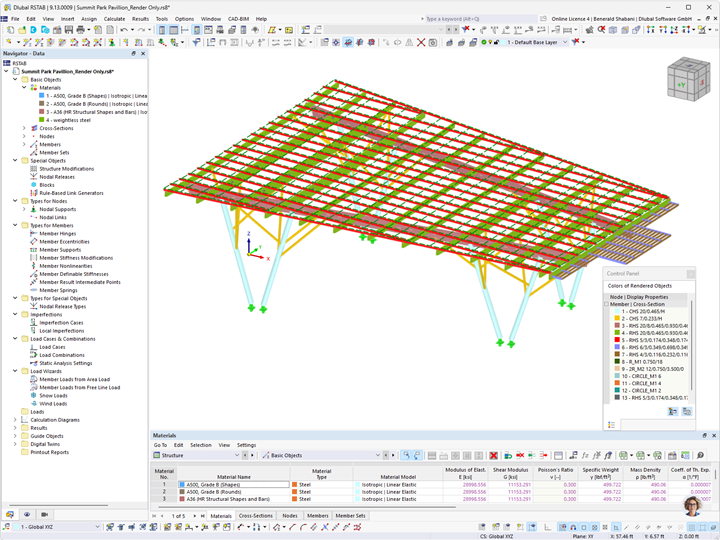

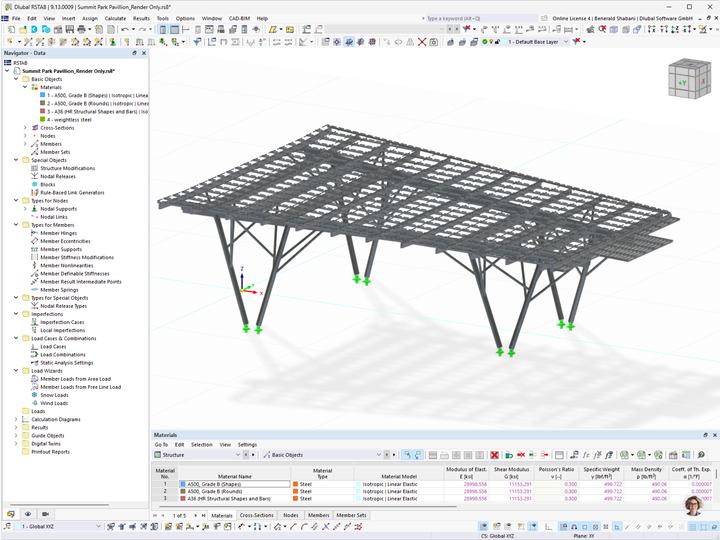

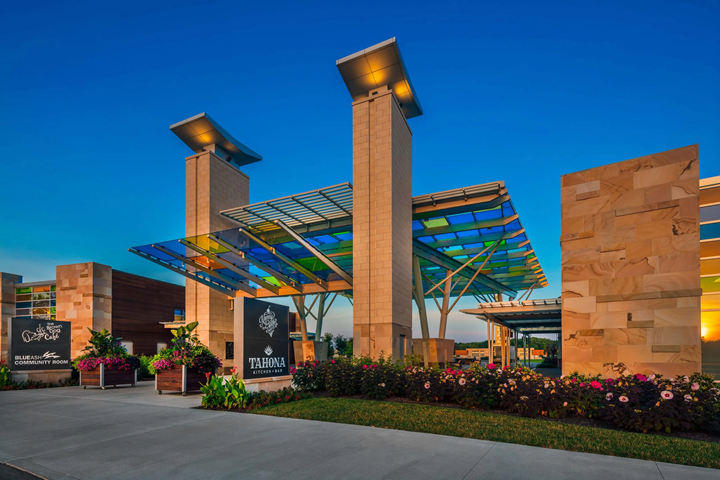

Novum fue contratada para el diseño y la construcción de la marquesina para el "Summit Park Glass Pavilion" en Blue Ash, Ohio. La estructura fue diseñada con el software de Dlubal para lograr la luz de 128 pies de las vigas de sección hueca de doble capa.

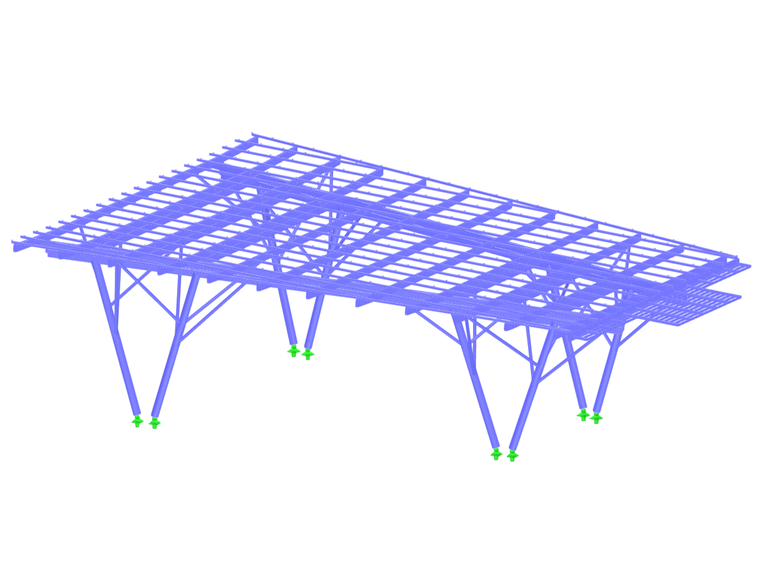

El vano de 39 metros del voladizo se consigue con dos vigas de sección hueca de doble capa, que se extienden sobre los pilares en V principales. Las vigas se soldaron en tres segmentos. Cada segmento se unió mediante una conexión atornillada oculta para lograr una fabricación de alta calidad en taller.

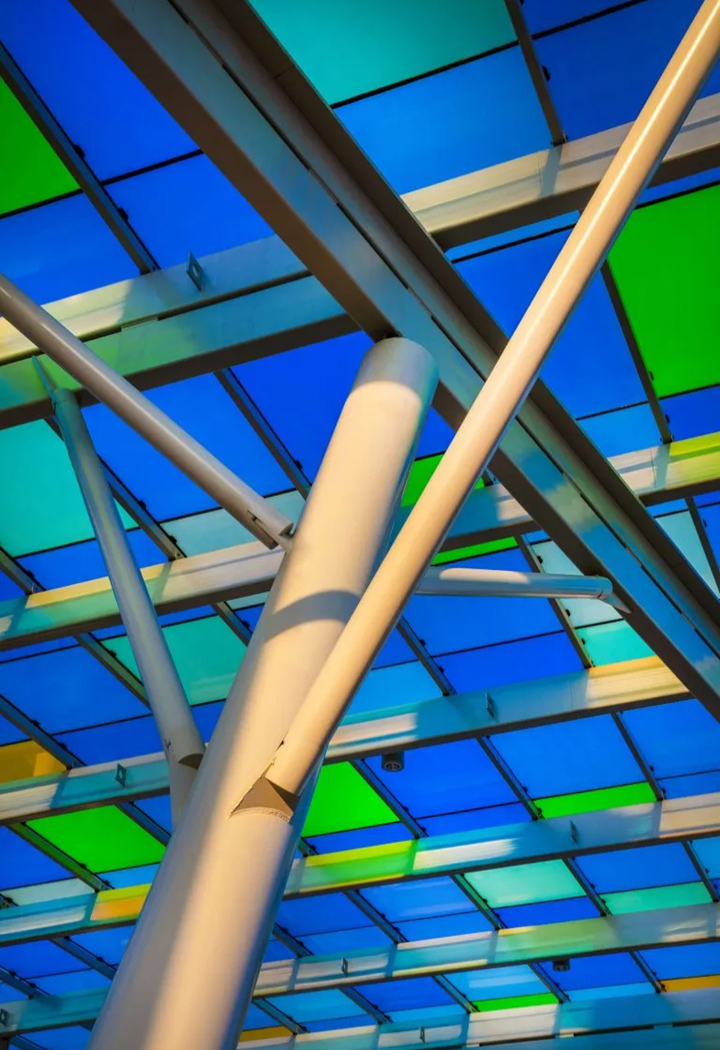

Los pilares y ramas en forma de V contribuyen a reducir el vano de las vigas principales y de las correas del voladizo de la cubierta. Sobre el acero se encuentra un panel de vidrio multicolor, que crea sombras impresionantes en el suelo cuando el sol recorre el cielo.

Lugar 4335 Glendale Milford Rd, Blue Ash,
45242 Ohio,
Estados Unidos
Diseño y construcción
Arquitecto


Especificaciones del proyecto

Datos del modelo

Número de nudos 1926
Número de barras 3259
Peso completo 113,796 t
Dimensiones (métricas) 57,322 x 31,307 x 12,253 m
Dimensiones (imperiales) 188.06 x 102.71 x 40.2 feet
Versión del programa 8.40.01
