Dimensionamento de aço para o RSTAB 9 | Funções

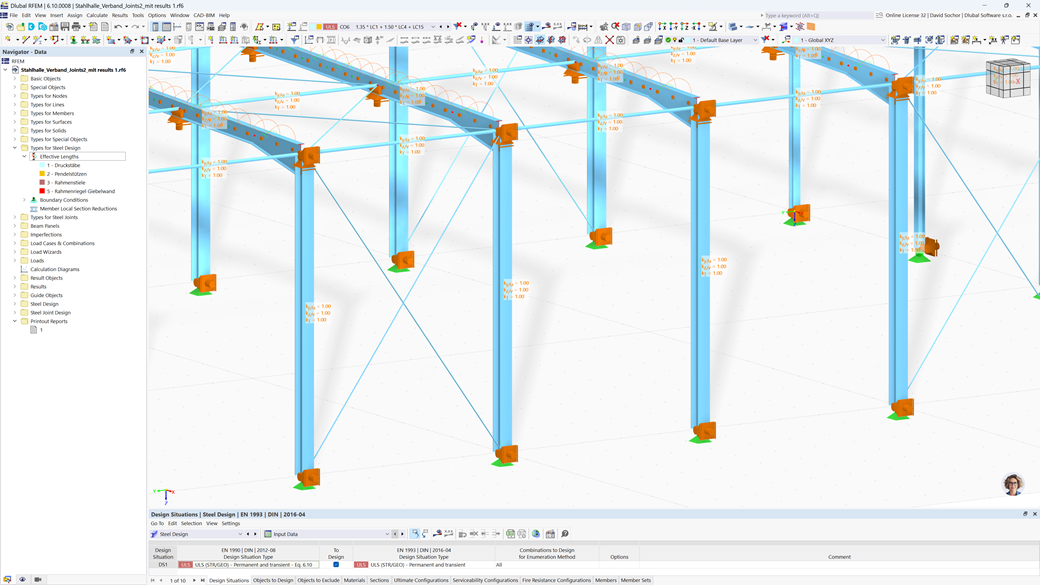

Com o add-on Dimensionamento de Aço, você pode realizar a verificação de estabilidade de forma eficiente, onde a determinação dos comprimentos efetivos desempenha um papel crucial. No diálogo de entrada, você define os apoios de nós e fatores de comprimento de flambagem, que são necessários para os cálculos.

Para uma documentação simples e uma verificação compreensível, você pode representar graficamente os apoios de nós e os segmentos resultantes com os fatores de comprimento de flambagem correspondentes diretamente na janela de trabalho do RFEM/RSTAB. Isso garante uma visualização clara e facilita o controle dos dados de entrada.

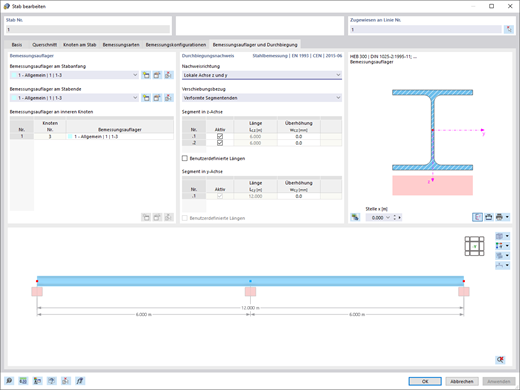

O Add-On oferece um cálculo abrangente da usabilidade de estruturas de aço, especialmente o cálculo de flechas que são comparadas com limites normativos ou ajustados manualmente. É possível considerar sobrecotas no cálculo das flechas. Dependendo do tipo de situação de dimensionamento, diferentes limites podem ser definidos, e existe a possibilidade de ajustar comprimentos de referência e segmentações manualmente.

O cálculo pode ser realizado tanto para o sistema original quanto para o sistema deformado. Além disso, outras verificações detalhadas, como a limitação da respiração da alma da chapa de aço de acordo com a EN 1993-2, são realizadas dependendo da norma de dimensionamento selecionada.

No RFEM/RSTAB, há uma representação gráfica dos resultados, incluindo a utilização dos limites e das deformações. A saída é totalmente integrada no relatório de impressão RFEM/RSTAB, o que possibilita uma documentação clara e eficiente.
