Dimensionamento de aço
}
Tem dúvidas sobre os produtos Dlubal ou precisa de apoio na escolha do seu projeto?
Você pode entrar em contato comigo facilmente usando as opções de contato abaixo.
Estou ansioso para ouvir de você!
Resistência ao fogo
Dimensionamento de aço | Proteção contra incêndio | Funções
- Definição manual da temperatura crítica do componente ou determinação programática da temperatura do componente para a duração desejada
- Seleção de várias curvas de incêndio: Curva padrão tempo-temperatura, curva de incêndio externo, curva hidrocarboneto
- Ajuste manual dos coeficientes essenciais para a determinação da temperatura do aço possível
- Consideração da galvanização a fogo de componentes na determinação da temperatura do aço
- Saída do diagrama de tempo-temperatura para temperatura de gás e aço
- Revestimento resistente ao fogo como contorno ou revestimento de caixa com materiais independentes da temperatura pode ser considerado na determinação da temperatura
- Dimensionamento de barras de aço carbono ou aço inoxidável
- Verificações de seção transversal e verificações de estabilidade (método da barra de substituição) de acordo com EN 1993-1-2, Seção 4.2.3
- Verificações de seções transversais da classe 4 de acordo com EN 1993-1-2, Anexo E
- Determinação da temperatura crítica do componente
Dimensionamento de aço | Proteção contra incêndio | Entrada
Os programas de estática RFEM/RSTAB oferecem uma variedade de funções automatizadas que facilitam o seu dia a dia de trabalho. Uma delas é a geração automática de combinações de carga e resultados para a situação de dimensionamento excepcional da verificação de incêndio. As barras a serem dimensionadas com as forças internas associadas são diretamente importadas do RFEM/RSTAB. Portanto, você não precisa fazer mais nada. Todas as informações sobre o material e a seção transversal já estão armazenadas pelo programa para você.
Através da atribuição de uma configuração de proteção contra incêndio às barras a serem dimensionadas, você define os parâmetros relevantes para a verificação de proteção contra incêndio. Aqui, você pode definir manualmente a temperatura crítica do aço no momento da verificação. Ou você pode deixar que o programa determine automaticamente a temperatura para uma duração de incêndio pré-definida. Neste contexto, você tem a escolha entre diferentes curvas de temperatura de incêndio e medidas de proteção contra incêndio. Também é possível determinar a temperatura crítica do elemento. Além disso, estão disponíveis outras configurações de detalhes, como a definição de exposição ao fogo em todos os lados ou em três lados.
Dimensionamento de aço | resistência ao fogo | Dimensionamento
As verificações para as barras que selecionou são realizadas tendo em consideração a temperatura determinante do componente. As verificações de secção e de estabilidade podem ser realizadas de acordo com a EN 1993-1-2, secção 4.2.3, no módulo Dimensionamento de aço. Todos os fatores de redução e coeficientes necessários são guardados em conformidade e são considerados para a determinação da capacidade de carga.
Os comprimentos efetivos para o dimensionamento de barras equivalentes são retirados diretamente das entradas de resistência. Não 'precisa de os introduzir novamente.
Em cada dimensionamento, realize primeiro a classificação da secção. Para as secções de classe 4, o dimensionamento é realizado automaticamente de acordo com a EN 1993-1-2, Anexo E.
Dimensionamento de aço | resistência ao fogo | Resultados

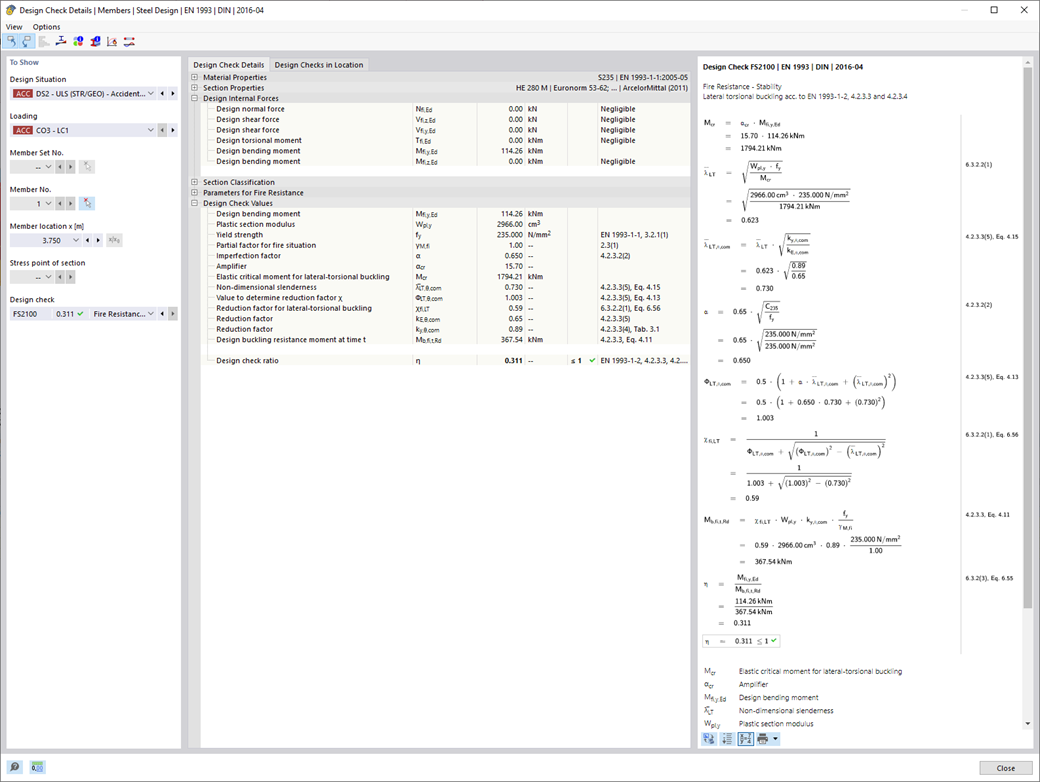

Após a conclusão do dimensionamento, a Dlubal Software apresenta as verificações da resistência ao fogo de forma clara e com todos os detalhes dos resultados. Isto torna os resultados compreensíveis em detalhe. Além disso, os resultados também contêm todos os parâmetros necessários para a determinação da temperatura do componente no momento do dimensionamento.
Também é possível avaliar de forma específica a distribuição de temperatura no elemento estrutural utilizando o diagrama de temperatura-tempo.
Todas as tabelas de resultados e os gráficos, incluindo os resultados dos estados limite último e de utilização, podem ser integrados no relatório de impressão global do RFEM/RSTAB como parte dos resultados do dimensionamento de aço.
-
