Programa de estruturas de barras RSTAB 9 | Interfaces

Gosta de trabalhar com o Autodesk Revit e gostaria que houvesse uma interface com o software da Dlubal? Dann ist Ihr Wunsch bereits erfüllt! Die direkte bidirektionale Schnittstelle in RFEM 6 / RSTAB 9 zu Autodesk Revit macht es Ihnen ganz einfach: Ein mit RFEM/RSTAB erstelltes Modell kann mit Revit visualisiert und für den Konstrukteur aufbereitet werden. Umgekehrt kann ein Revit-Modell in RFEM/RSTAB berechnet und bemessen werden. Lesen Sie mehr unter:

O software da Dlubal também inclui interfaces para software de código aberto como o SAF. Isso irá facilitar muito o seu trabalho. O RFEM 6 e o RSTAB 9 suportam a troca de dados utilizando o Structural Analysis Format (SAF). Os programas de cálculo estrutural possibilitam tanto a importação como a exportação. O SAF é baseado no MS Excel. É um formato de ficheiro destinado a facilitar a troca de modelos estruturais entre diferentes aplicações de software. Uma coisa podemos garantir: é, sem dúvida, uma mais valia para qualquer engenheiro de estruturas.

O MS Excel é um clássico no que toca ao tratamento ou à preparação de valores de tabela. Implementámos para si uma ligação direta ao Microsoft Excel no RFEM 6/RSTAB 9. Assim, pode exportar as tabelas do RFEM 6/RSTAB 9 individualmente ou todas de uma só vez diretamente para uma folha de cálculo Excel. Além disso, as tabelas do Excel podem ser transferidas para o RFEM 6/RSTAB 9. Esforçamo-nos constantemente para lhe oferecer ainda mais opções no RFEM/RSTAB.

O software da Dlubal tem muitas interfaces diferentes. Uma delas é a interface IFC (Industry Foundation Classes). Esta encontra-se dividida em diversas áreas, as chamadas "Vistas". Além disso, coexistem diferentes versões do formato IFC. Aqui tem de olhar com mais atenção. A versão 4.0 é suportada tanto para a importação como para a exportação. No entanto, a versão anterior 2x3 só é suportada para importação. Independentemente da direção da troca de dados, é possível processar o StructuralAnalysisView assim como o ReferenceView (vista de coordenação).

Ao importar a ReferenceView, é possível converter objetos IFC individuais em elementos nativos do programa RFEM. Também é possível utilizar as tabelas de conversão para adaptar as descrições de perfis e materiais. A exportação na ReferenceView permite apresentar a estrutura em visualizadores IFC e programas CAD. Por outro lado, a StructuralAnalysisView permite transferir o modelo estrutural incluindo o carregamento. Como pode ver, são inúmeras as opções disponíveis.

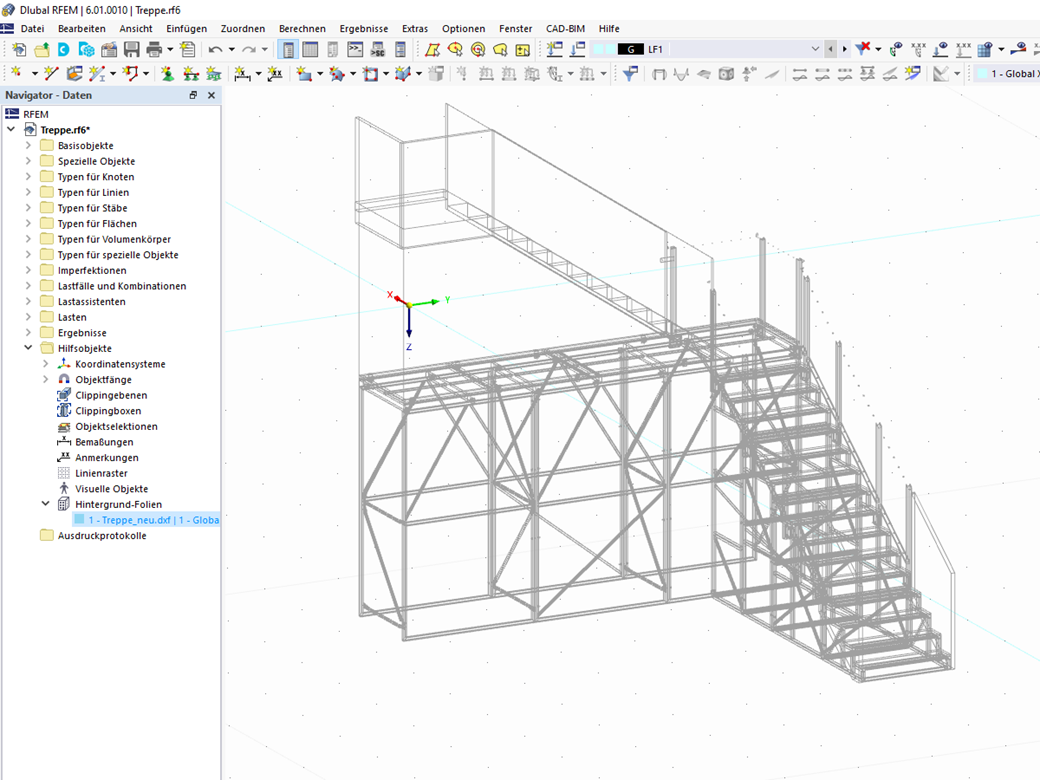

Para simplificar a modelação, utilize as camadas de fundo armazenadas na janela de trabalho do RFEM 6/RSTAB 9 para a introdução de objetos gráficos. Essas camadas são geradas a partir de um ficheiro DXF importado. Leia mais sobre este assunto:
