Stabwerksprogramm RSTAB 9 | Schnittstellen

Sie arbeiten gerne mit Autodesk Revit und wünschten, es gäbe eine Schnittstelle zur Dlubal-Software? Dann ist Ihr Wunsch bereits erfüllt! Die direkte bidirektionale Schnittstelle in RFEM 6 / RSTAB 9 zu Autodesk Revit macht es Ihnen ganz einfach: Ein mit RFEM/RSTAB erstelltes Modell kann mit Revit visualisiert und für den Konstrukteur aufbereitet werden. Umgekehrt kann ein Revit-Modell in RFEM/RSTAB berechnet und bemessen werden. Lesen Sie mehr unter:

Auch zu Open-Source-Software wie SAF hat Dlubal-Software Schnittstellen. Damit wird Ihnen die Arbeit deutlich erleichtert. RFEM 6 und RSTAB 9 unterstützen den Datenaustausch mittels Structural Analysis Format (SAF). Dabei bieten Ihnen die Statikprogramme sowohl den Import als auch den Export an. SAF basiert auf MS Excel. Es ist ein Dateiformat, das den Austausch von Statikmodellen zwischen unterschiedlichen Softwareapplikationen erleichtern soll. Wir können Ihnen versichern: Es ist auf jeden Fall eine Bereicherung für jeden Tragwerksplaner.

MS Excel ist ein Klassiker, wenn es um die Weiterverarbeitung oder Vorbereitung von Tabellenwerten geht. Wir haben für Sie in RFEM 6 / RSTAB 9 eine direkte Anbindung an Microsoft Excel implementiert. Damit können Sie Tabellen von RFEM 6 / RSTAB 9 einzeln oder alle auf einmal direkt in eine Excel-Tabelle exportieren. Noch dazu lassen sich Excel-Tabellen nach RFEM 6 / RSTAB 9 übertragen. Wir arbeiten stets daran, Ihnen in RFEM / RSTAB noch mehr Möglichkeiten zu bieten.

Dlubal-Software verfügt über viele verschiedene Schnittstellen. Eine davon ist die IFC-Schnittstelle (Industry Foundation Classes). Diese ist in mehrere Bereiche gegliedert, die sogenannten 'Views'. Außerdem koexistieren unterschiedliche Versionen des IFC-Formates. Hier müssen Sie genauer hinsehen. Die Version 4.0 wird beim Import sowie Export unterstützt. Die ältere Version 2x3 allerdings lediglich beim Import. Unabhängig davon, in welche Richtung Sie Daten austauschen, können die StructuralAnalysisView sowie die ReferenceView (Coordination View) verarbeitet werden.

Beim Import der ReferenceView können die einzelnen IFC-Objekte in RFEM-native Elemente umgewandelt werden. Außerdem ist es Ihnen mithilfe der Konvertierungstabellen möglich, Profil- und Materialbezeichnungen anzupassen. Der Export in der ReferenceView ermöglicht Ihnen die Darstellung der Struktur in IFC-Viewern und CAD-Programmen. Über die StructuralAnalysisView ist dagegen die Übertragung des statischen Modells inkl. der Belastung möglich. Sie sehen bereits – es bieten sich Ihnen zahlreiche Möglichkeiten.

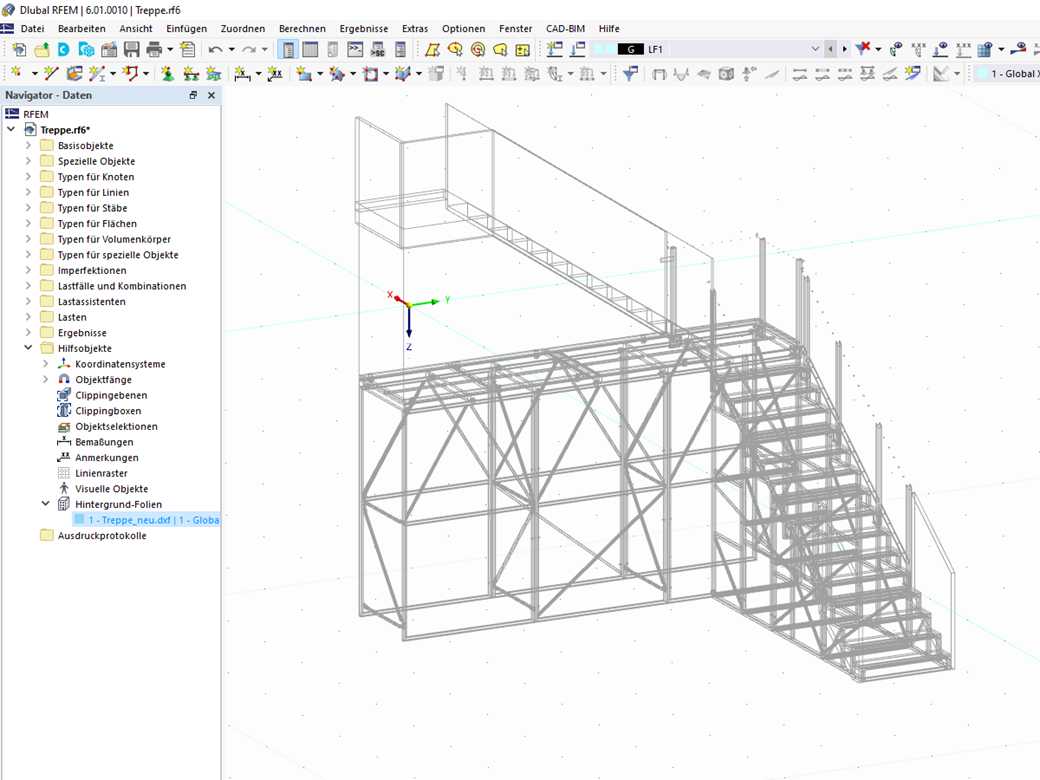

Um Ihnen die Modellierung zu erleichtern, werden Ihnen im Arbeitsfenster von RFEM 6 / RSTAB 9 für die grafische Objekteingabe Hintergrundfolien hinterlegt. Diese Folien werden aus einer importierten DXF-Datei erzeugt. Lesen Sie mehr dazu:
