🌍 Проектирование пешеходно-велосипедного деревянного моста в Нове Место над Метуи 🌉
Компания Dlubal Software рада представить проект деревянного пешеходно-велосипедного моста в рамках восстановления долины реки Метуе в городе Нове-Место-над-Метуйи. Этот расчёт является частью магистерской работы Малики Уриновой, ČVUT | Строительный факультет, Чехия.
Технические характеристики моста:
Пролёт: 18 м
Материалы:
▪️ Несущие арки: Клеёный брус (GL24h), прямоугольное сечение
▪️ Другие элементы: Конструкционная массивная древесина
▪️ Настил: Поперечные балки из конструкционной древесины с продольными деревянными накладками
▪️ Ограждение: Диагональное и горизонтальное армирование конструкционной массивной древесины
Детали конструкции:
▪️ Несущая конструкция: Две изогнутые арки, прикрепленные к железобетонным фундаментам
▪️ Расчёт ветровых нагрузок: Проведение анализа в RWIND 3, подтверждающее хорошие аэродинамические характеристики

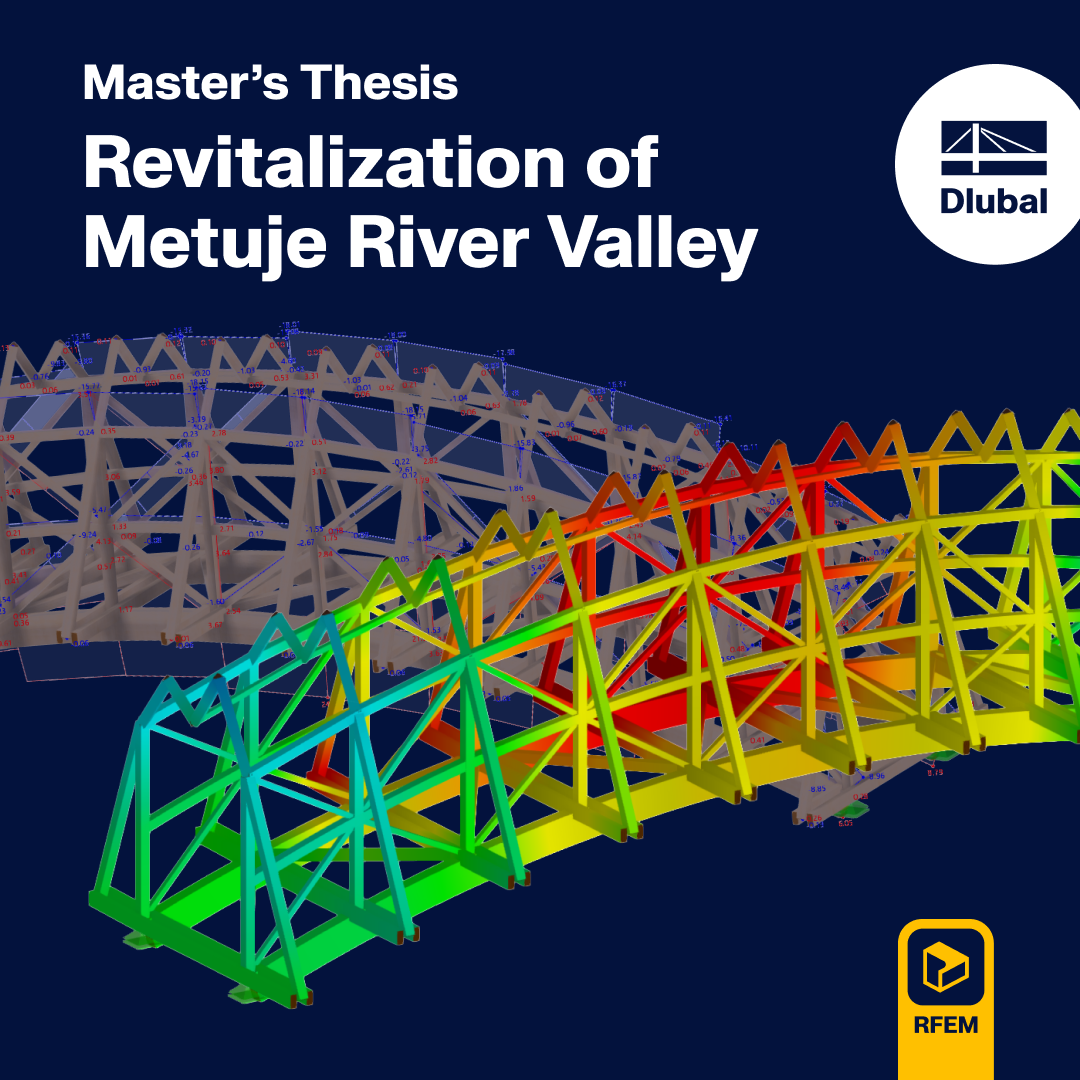

▪️ Статическая оценка: Выполняется в программе RFEM 6, обеспечивая соблюдение предельных состояний по пригодности к эксплуатации и по несущей способности, со всеми деформациями и напряжениями в пределах
Экологичность:
Все деревянные компоненты обработаны защитным покрытием для обеспечения устойчивости к атмосферным воздействиям, УФ-облучению и биологической гнии.
