🌍 Entwurf einer Fußgänger- und Fahrradbrücke aus Holz in Nové Město nad Metují 🌉
Dlubal Software freut sich, den Entwurf einer Fußgänger- und Fahrradbrücke aus Holz als Teil der Revitalisierung des Metuje-Tals in Nové Město nad Metují vorzustellen. Dieses Projekt ist Teil der Masterarbeit von Malika Urinova, CTU | Fakultät für Bauingenieurwesen, Tschechische Republik.
Technische Daten der Brücke::
Spannweite: 18 Meter
Materialien:
▪️ Stützbögen: Brettschichtholz (GL24h), rechteckiger Querschnitt
▪️ Sonstige Elemente: Konstruktionsvollholz
▪️ Fahrbahn: Querträger aus Bauholz mit Längsbrettern
▪️ Geländer: Diagonale und horizontale Bewehrungen aus Konstruktionsvollholz
Strukturelle Details:
▪️ Tragstruktur: Zwei geschwungene Bögen, die auf Stahlbetonfundamenten verankert sind
▪️ Windanalyse: Durchgeführt in RWIND 3, Bestätigung der günstigen aerodynamischen Leistung

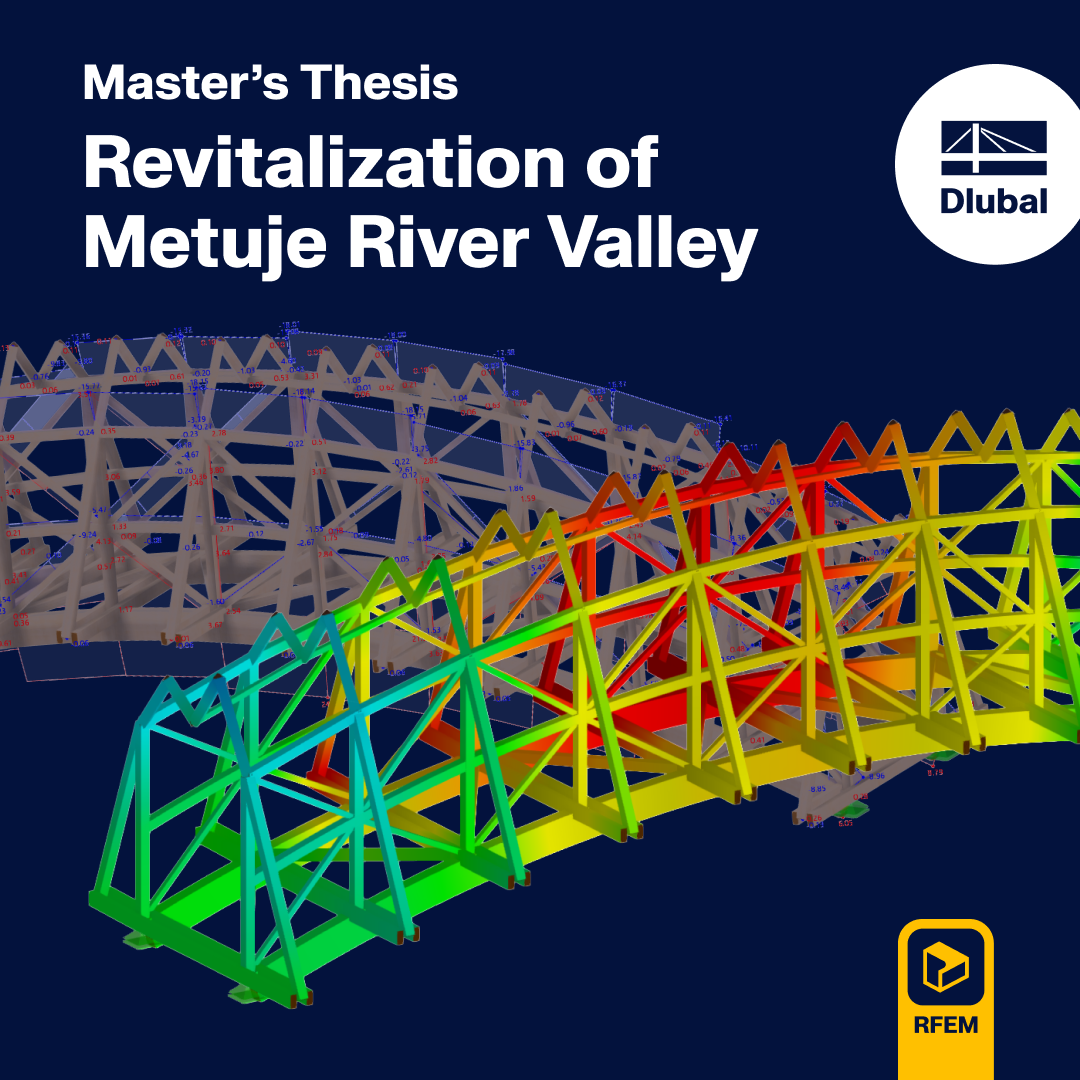

▪️ Statische Beurteilung:: Durchgeführt in RFEM 6, wobei die Einhaltung der Grenzzustände der Gebrauchstauglichkeit und der Tragfähigkeit sichergestellt wurde und alle Verformungen und Spannungen innerhalb der Grenzwerte lagen
Nachhaltigkeit:
Alle Holzteile sind mit einem Schutzanstrich versehen, der die Dauerhaftigkeit gegen Witterungseinflüsse, UV-Strahlung und biologische Zersetzung gewährleistet.
