🌍 Conception d’une passerelle cyclo-piétonne en bois à Nové Město nad Metují 🌉
Dlubal Software a le plaisir de vous présenter la conception d’une passerelle cyclo-piétonne en bois dans le cadre de la réhabilitation de la vallée de la rivière Metuje à Nové Město nad Metují. Ce conception s’appuie sur le mémoire de master de Malika Urinova, CTU | Faculté de génie civil, République tchèque.
Spécifications pour les ponts :
Travée : 18 mètres
Matériaux :
▪️ Arcs d’appui : Bois lamellé-collé (GL24h), section rectangulaire
▪️ Autres éléments : Bois massif
▪️ Tablier : Poutres transversales en bois de construction avec planches longitudinales en bois
▪️ Garde-corps : Armatures diagonales et horizontales en bois massif structural
Détails de la structure :
▪️ Structure porteuse : Deux arcs courbes ancrés à des semelles en béton armé
▪️ Analyse des flux de vent : Réalisé dans RWIND 3, confirmant des performances aérodynamiques favorables

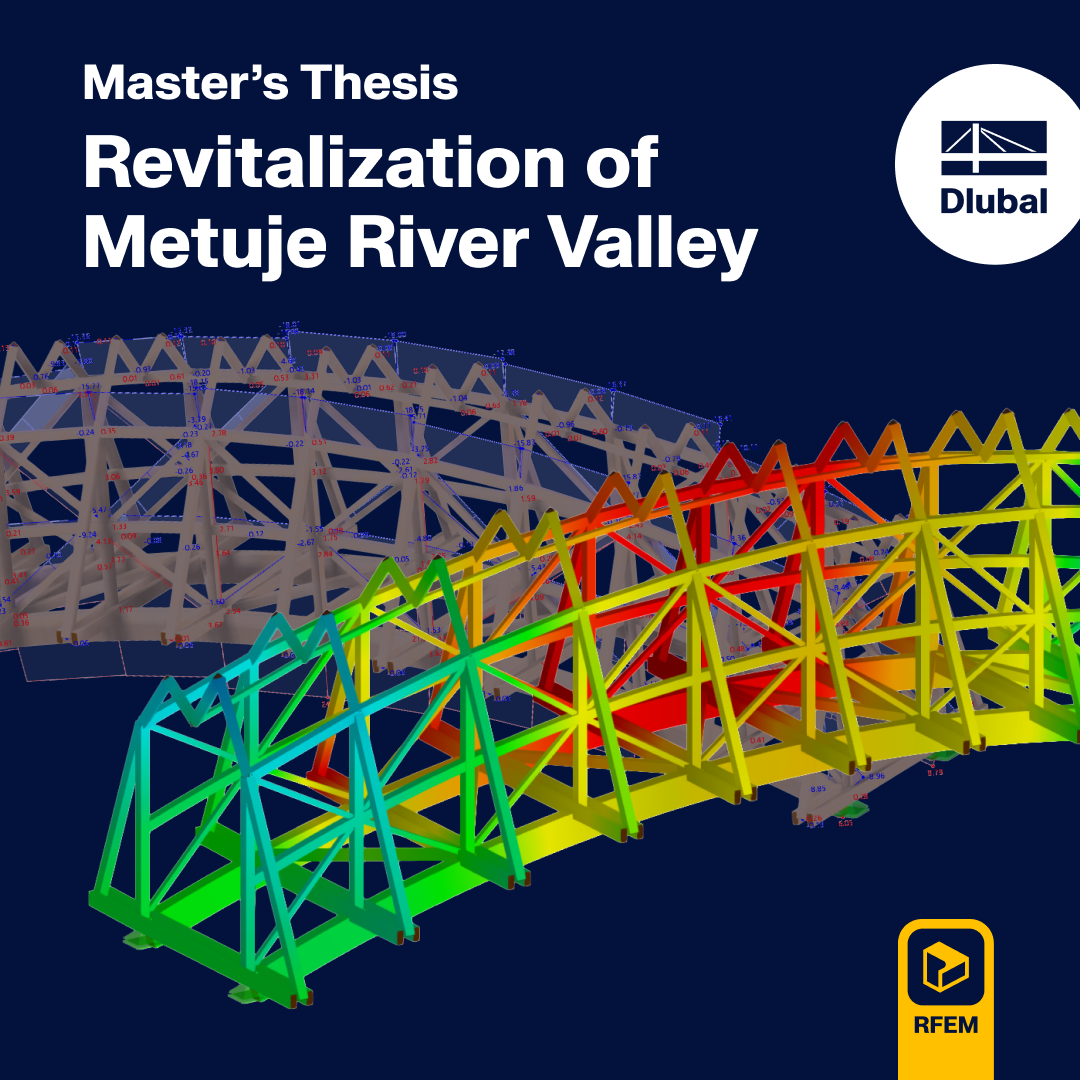

▪️ Analyse statique : Réalisée dans RFEM 6, en toute conformité avec les normes pour l’ELS et l’ELU, avec toutes les déformations et contraintes dans les limites
Durabilité :
Tous les composants en bois sont traités avec une couche de protection afin de garantir leur durabilité contre les intempéries, les rayons UV et la dégradation d’origine naturelle.
