🌍 Diseño de un puente de madera para peatones y ciclistas en Nové Město nad Metují 🌉
Dlubal Software se complace en presentar el diseño de un puente de madera para peatones y cicliistas como parte de la revitalización del valle del río Metuje en Nové Město nad Metují. Este diseño es parte de la tesis de máster de Malika Urinova, CTU | Facultad de Ingeniería Civil, República Checa.
Especificaciones del puente:
Luz: 18 metros
Materiales:
▪️ Arcos de apoyo: Madera laminada encolada (GL24h), sección rectangular
▪️ Otros elementos: Madera maciza estructural
▪️ Cubierta: Traviesas de madera estructural con tablones longitudinales de madera
▪️ Barandilla: Refuerzos diagonales y horizontales de madera maciza estructural
Detalles estructurales:
▪️ Estructura de soporte: Dos arcos curvos anclados a zapatas de hormigón armado
▪️ Análisis de viento: Realizado en RWIND 3, confirmando un rendimiento aerodinámico favorable

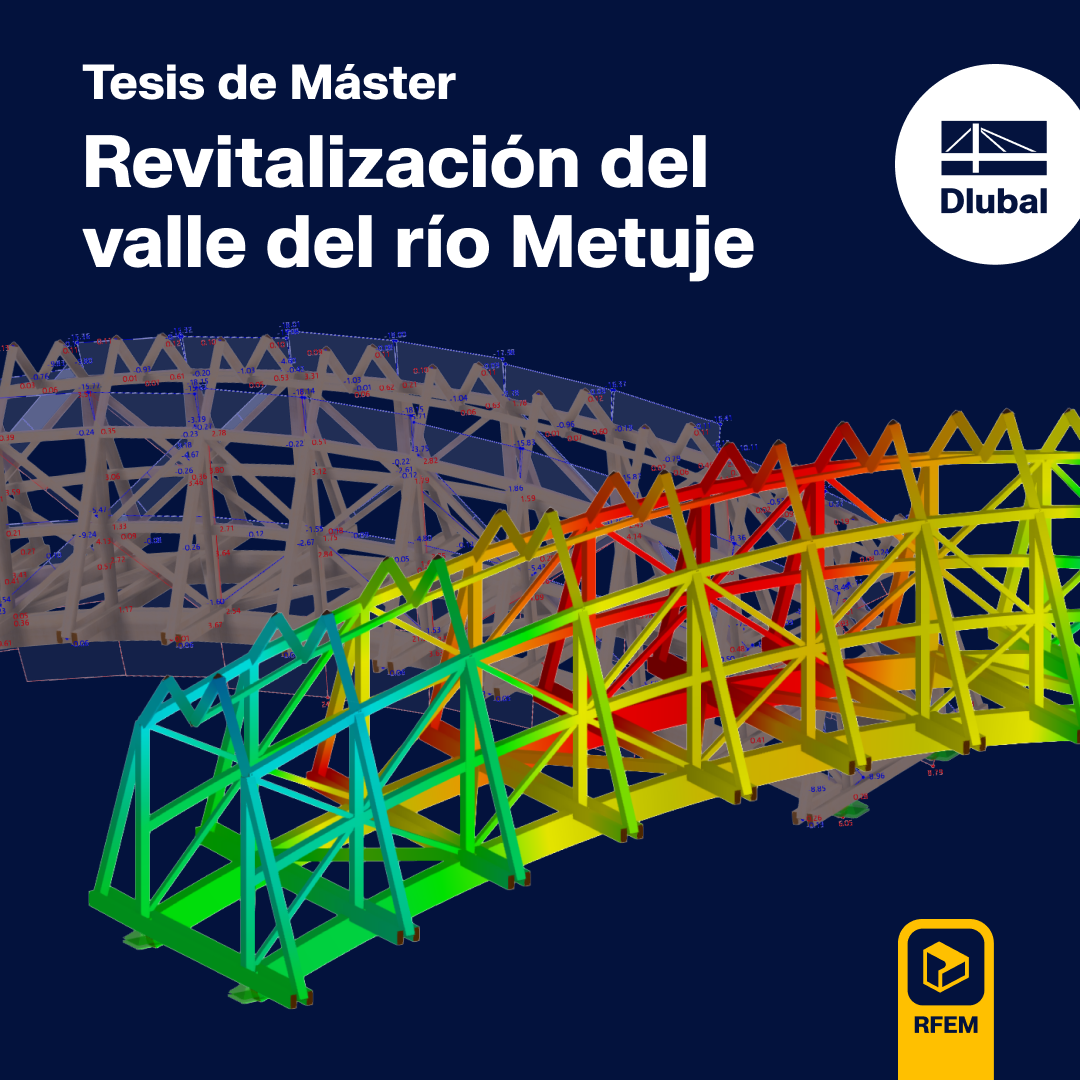

▪️ Evaluación estática: Realizada en RFEM 6, asegurando el cumplimiento de los estados límite últimos y de servicio, con todas las deformaciones y tensiones dentro de los límites
Sostenibilidad:
Todos los componentes de madera están tratados con un acabado protector para garantizar la durabilidad contra la intemperie, la radiación ultravioleta y la degradación biológica.
