🌍 Návrh dřevěné lávky pro pěší a cyklisty v Novém Městě nad Metují 🌉
Dlubal Software Vám s potěšením představuje návrh dřevěné lávky pro pěší a cyklisty v rámci revitalizace údolí řeky Metuje v Novém Městě nad Metují. Tento návrh je součástí diplomové práce Maliky Urinové z ČVUT | Fakulta stavební, Česká republika.
Specifikace mostu:
Rozpětí: 18 metrů
Materiály:
▪️ Nosné oblouky: Lepené lamelové dřevo (GL24h), obdélníkový průřez
▪️ Další prvky: Konstrukční masivní dřevo
▪️ Paluba: Příčné nosníky z konstrukčního dřeva s podélně uloženým dřevěnými prkny
▪️ Zábradlí: Diagonální a horizontální výztuhy z konstrukčního masivního dřeva
Konstrukční detaily:
▪️ Nosná konstrukce: Dva zakřivené oblouky zakotvené do železobetonových základů
▪️ Analýza větru: Provedeno v programu RWIND 3 s potvrzením příznivých aerodynamických vlastností

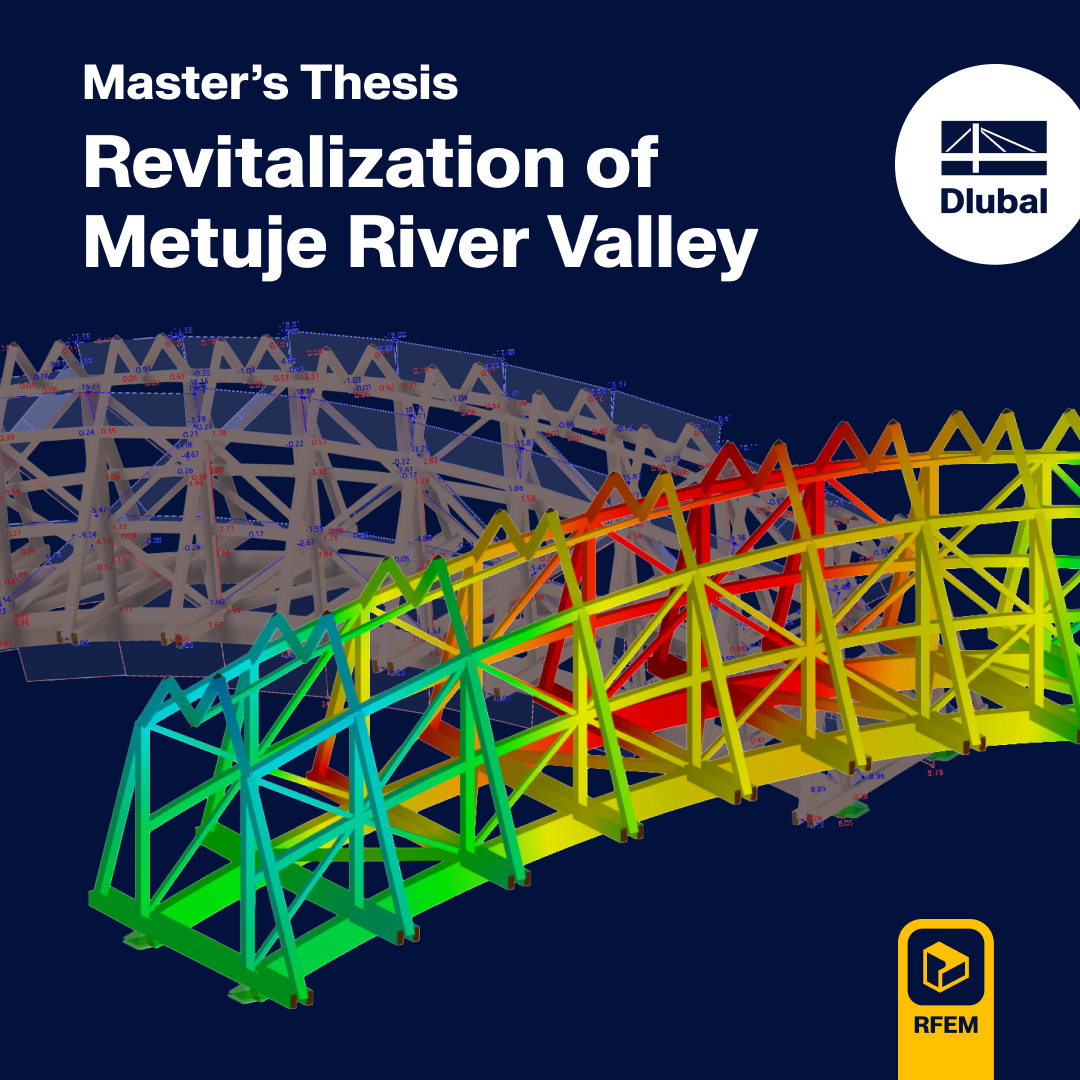

▪️ Statické posouzení: Provedeno v programu RFEM 6, přičemž byly dodrženy mezní stavy použitelnosti a únosnosti a všechny deformace a zůstaly v mezích
Udržitelnost:
Všechny dřevěné prvky jsou opatřeny ochranným nátěrem proti povětrnostním vlivům, UV záření a biologickému útoku.
