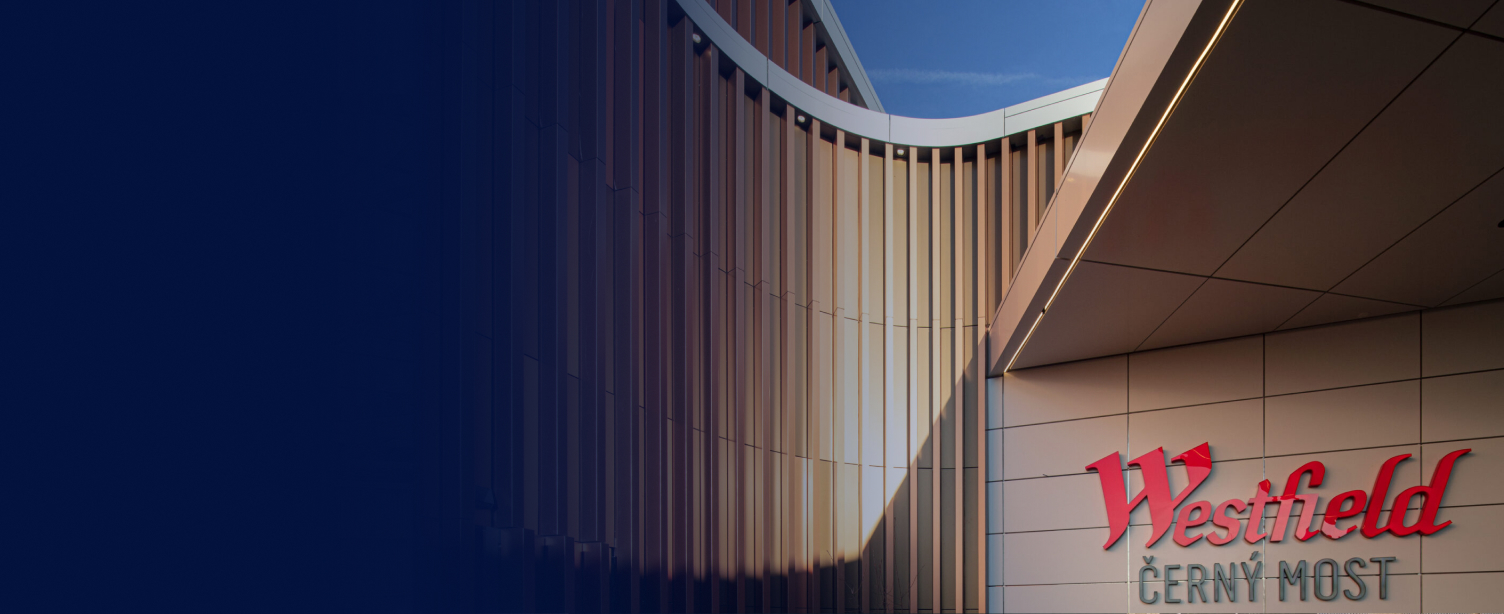

Проектирование стальных конструкций для расширения Westfield Černý Most

Потребности клиента

Торговый центр Černý Most открылся в 1997 году как первый крупный торговый центр в Чешской Республике. Недавнее расширение органично интегрируется с двумя предыдущими этапами строительства, при этом первый этап начался в 2000 году. Основной задачей расширения торгового центра Westfield Černý Most было проектирование и расчет сложной стальной несущей конструкции с обеспечением бесшовной интеграции с существующим зданием.

Для проекта требовалось создать стальной каркас для новой плоской кровли, зенитного фонаря и вставленного перекрытия, при этом необходимо было учесть особые конструктивные требования по соединению нового расширения с существующим зданием. Кроме того, конструкция должна была учитывать температурные деформации между старой и новой частями торгового центра, обеспечивая устойчивость и безопасность всей конструкции.
Перед инженерной командой также стояла задача обеспечить, чтобы конструкция могла воспринимать вес новых нагрузок без снижения общей работоспособности или внешнего вида здания. Эти факторы потребовали продвинутого моделирования и точных расчетов, которые были выполнены с использованием RFEM.

Общая высота конструкции достигает отметки +17.420 м (57.152 ft), а стальная конструкция расположена на новой железобетонной конструкции на отметке +6.150 м (20.177 ft), с маятниковыми опорами для обеспечения температурных деформаций между новым и существующим зданиями.

Реализация

Реализация конструктивного проекта расширения северо-восточного угла Westfield выполнялась с помощью RFEM. Программное обеспечение использовалось для моделирования и расчета стальной конструкции, включая такие важные элементы, как ферменные балки, кровельные прогоны, второстепенные балки и каркас зенитного фонаря для поддержки расширенной зоны фуд-корта.

Расширенные возможности RFEM позволили интегрировать маятниковые опоры для восприятия перемещений между новыми и существующими частями, а ребра жесткости были стратегически размещены для повышения пространственной жесткости конструкции. Такой подход на основе программного обеспечения обеспечил эффективное, устойчивое и экономически целесообразное решение для сложных проектных требований.

Архитектурный проект был выполнен известной лондонской фирмой Benoy, которая давно занимается проектированием современных и экологичных торговых центров по всему миру. Продолжающееся расширение основано на предыдущем этапе строительства, начатом в 2000 году. На протяжении всего строительного процесса торговый центр остается полностью функционирующим. Расширение также придает центру новое архитектурное выражение, определяемое доминирующим объемом пристройки в северо-восточной части здания.

Результаты

Результаты использования RFEM для проекта расширения торгового центра Černý Most включали подробный расчет конструкции, в том числе такие ключевые аспекты, как перемещения, внутренние усилия и распределение напряжений в стальной несущей конструкции. Программное обеспечение обеспечило точные расчеты для проектирования ферменных балок, кровельных прогонов и второстепенных балок, гарантируя оптимальную работу конструкции при различных сочетаниях нагрузок.

Импорт опорных реакций in RFEM значительно сокращает ручную работу за счет автоматизации задач, которые в противном случае заняли бы часы, существенно повышая эффективность.

Оптимизация проектирования сталелестницы позволила сэкономить более 50% затрат на строительство, подчеркнув важность оптимизации на начальных этапах и сотрудничества.

RFEM и RSECTION компании Dlubal Software обеспечивают высокую точность и эффективность в расчёте железобетонных конструкций, упрощая рабочий процесс.

Почему Dlubal Software

Dlubal предоставляет надежную основу для ваших проектных процессов. С момента основания компании в 1987 году Dlubal Software сосредоточена на разработке интуитивно понятных и эффективных программных решений для статического и динамического расчета, CFD-анализа и проектирования конструкций.

• Быстрое создание нескольких моделей – от базовой рамной модели до подробной модели стены и рамы.
• Оценка устойчивости – выявление и проверка критических состояний балки на различных этапах надвижки.
• Оптимизация конструкции – эффективное проектирование с учетом переменной длины носовой части и возможности последующего повторного использования.
• Нелинейные расчеты – уточнение результатов и проверка поведения конструкции при экстремальных нагрузках.
• Интегрированные расчеты сечений – точное определение сложного поперечного сечения балки в SHAPE-THIN 8.

Используемое программное обеспечение

Для этого проекта RFEM использовался для расчета и проектирования стальной конструкции расширения торгового центра Westfield Černý Most, обеспечивая устойчивость и корректную интеграцию ключевых элементов, таких как ферменные балки, кровельные прогоны и общая стальная каркасная система.
