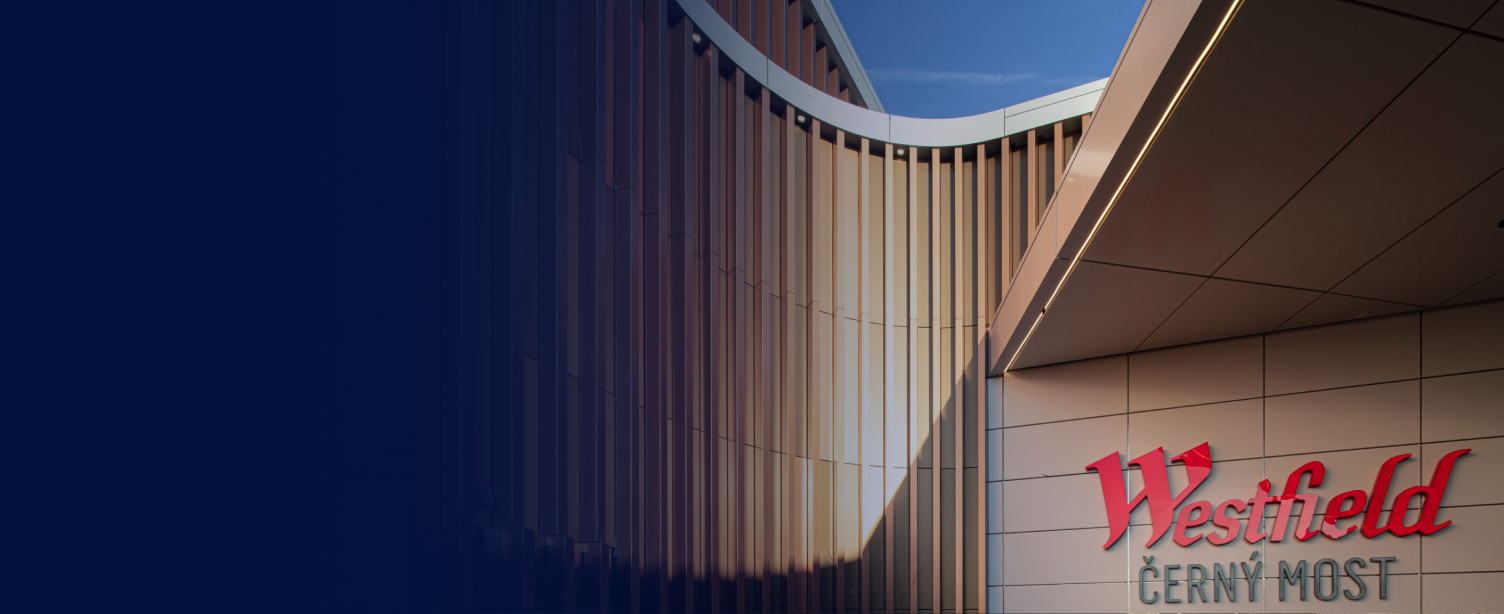

Projeto de Estruturas de Aço para a Expansão de Westfield Černý Most

Necessidades do Cliente

O Centro Černý Most foi inaugurado em 1997 como o primeiro grande centro comercial na República Checa. A recente ampliação integra-se perfeitamente com as duas fases de construção anteriores, tendo a primeira fase começado em 2000. O principal desafio da ampliação do centro comercial Westfield Černý Most foi projetar e analisar a complexa estrutura metálica de suporte de cargas, garantindo ao mesmo tempo uma integração perfeita com o edifício existente.

O projeto exigiu a criação de uma estrutura metálica para a nova cobertura plana, o lanternim e o piso inserido, ao mesmo tempo que se abordavam as necessidades estruturais específicas de ligação da nova ampliação ao edifício existente. Além disso, o projeto teve de acomodar movimentos de dilatação entre as partes antiga e nova do centro comercial, assegurando a estabilidade e a segurança de toda a estrutura.
A equipa de engenharia também enfrentou o desafio de garantir que o projeto pudesse suportar o peso das novas cargas sem comprometer o desempenho global nem a aparência do edifício. Estes fatores exigiram modelação avançada e cálculos precisos, que foram realizados com o RFEM.

A altura total da estrutura atinge o nível +17,420 m (57,152 ft), e a estrutura metálica está apoiada sobre uma nova estrutura de betão armado ao nível +6,150 m (20,177 ft), com apoios pendulares para assegurar movimentos de dilatação entre os edifícios novo e existente.

Implementação

A implementação do projeto estrutural da ampliação do canto nordeste em Westfield foi realizada com o RFEM. O software foi utilizado para modelar e analisar a estrutura metálica, incorporando componentes essenciais como vigas treliçadas, madres da cobertura, vigas secundárias e uma estrutura de lanternim para suportar a área de restauração ampliada.

As capacidades avançadas do RFEM facilitaram a integração de apoios pendulares para gerir os movimentos entre as secções nova e existente, enquanto enrijecedores foram estrategicamente posicionados para aumentar a rigidez estrutural. Esta abordagem baseada em software garantiu uma solução eficiente, estável e económica para os exigentes requisitos de projeto deste empreendimento.

O projeto arquitetónico do empreendimento é da reconhecida empresa londrina Benoy, há muito associada ao projeto de centros comerciais modernos e sustentáveis em todo o mundo. A ampliação em curso baseia-se na fase anterior da construção, iniciada em 2000. Durante todo o processo de construção, o centro comercial permanece totalmente operacional. A ampliação também introduz uma nova expressão arquitetónica para o centro, definida pela extensão dominante na parte nordeste do edifício.

Resultados

Os resultados da utilização do RFEM no projeto de ampliação do centro comercial Černý Most forneceram uma análise estrutural detalhada, incluindo aspetos-chave como deslocamentos, esforços internos e distribuição de tensões para a estrutura metálica de suporte de cargas. O software permitiu cálculos precisos para o dimensionamento de vigas treliçadas, madres da cobertura e vigas secundárias, assegurando um desempenho estrutural ideal sob বিভিন্ন casos de carga.

Reações de apoio de importação a funcionalidade no RFEM reduz significativamente o trabalho manual ao automatizar tarefas que, de outra forma, levariam horas, melhorando consideravelmente a eficiência.

Otimizando o projeto das escadas de aço, pouparam-se mais de 50% nos custos de construção, sublinhando o valor da otimização e colaboração em fases iniciais.

O RFEM e o RSECTION da Dlubal Software garantem elevada precisão e eficiência no dimensionamento de betão armado, otimizando o fluxo de trabalho.

Por que a Dlubal Software

A Dlubal fornece uma base fiável para os seus processos de dimensionamento. Desde a fundação da empresa em 1987, a Dlubal Software tem-se concentrado no desenvolvimento de soluções de software intuitivas e eficientes para análise estática e dinâmica, análise CFD e dimensionamento estrutural.

• Criação rápida de múltiplos modelos – desde um modelo básico de pórtico até um modelo detalhado de parede e pórtico.
• Avaliação da estabilidade – identificação e verificação de estados críticos das vigas em várias fases de lançamento.
• Otimização estrutural – dimensionamento eficiente tendo em conta o comprimento variável do nariz e a reutilização futura.
• Análises não lineares – refinamento dos resultados e verificação do comportamento estrutural sob cargas extremas.
• Cálculos integrados de secções – definição precisa da secção transversal complexa da viga no SHAPE-THIN 8.

Software Utilizado

Para este projeto, o RFEM foi utilizado para analisar e dimensionar a estrutura metálica da ampliação do centro comercial Westfield Černý Most, assegurando a estabilidade e a correta integração de componentes-chave como vigas treliçadas, madres da cobertura e a estrutura metálica global.
