Projektowanie konstrukcji stalowych dla rozbudowy Westfield Černý Most

Potrzeby klienta

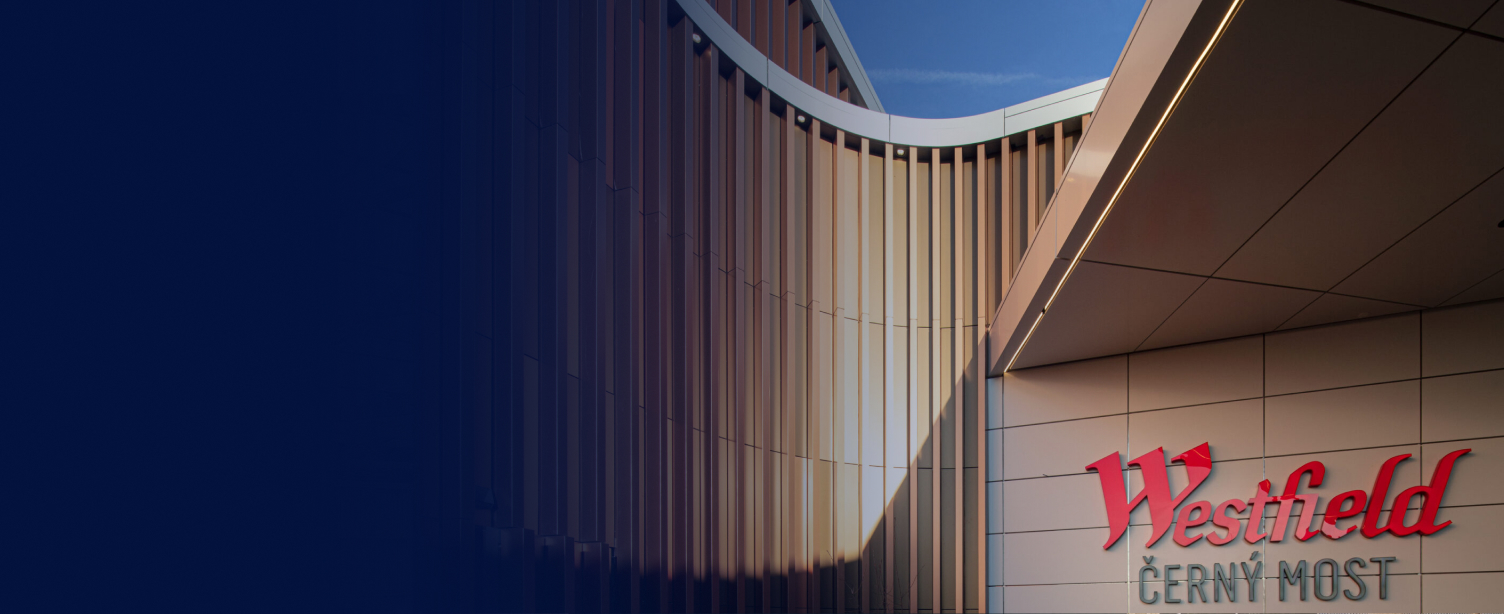

Centrum Černý Most zostało otwarte w 1997 roku jako pierwsze duże centrum handlowe w Czechach. Niedawna rozbudowa płynnie integruje się z poprzednimi dwiema fazami budowy, przy czym pierwsza faza rozpoczęła się w 2000 roku. Głównym wyzwaniem przy rozbudowie centrum handlowego Westfield Černý Most było zaprojektowanie i przeanalizowanie złożonej stalowej konstrukcji nośnej przy jednoczesnym zapewnieniu bezproblemowej integracji z istniejącym budynkiem.

Projekt wymagał wykonania stalowej konstrukcji dla nowego płaskiego dachu, świetlika i wstawionej kondygnacji, przy jednoczesnym uwzględnieniu specyficznych wymagań konstrukcyjnych związanych z połączeniem nowej rozbudowy z istniejącym budynkiem. Dodatkowo projekt musiał uwzględniać ruchy dylatacyjne między starą i nową częścią centrum handlowego, zapewniając stateczność i bezpieczeństwo całej konstrukcji.
Zespół inżynierski stanął również przed wyzwaniem zapewnienia, aby projekt mógł przenieść ciężar nowych obciążeń bez pogorszenia ogólnej pracy ani wyglądu budynku. Czynniki te wymagały zaawansowanego modelowania i precyzyjnych obliczeń, które zostały wykonane z użyciem RFEM.

Całkowita wysokość konstrukcji sięga poziomu +17,420 m (57,152 ft), a konstrukcja stalowa jest posadowiona na nowej żelbetowej konstrukcji na poziomie +6,150 m (20,177 ft), z zastosowaniem łożysk wahliwych zapewniających ruchy dylatacyjne między nowym i istniejącym budynkiem.

Wdrożenie

Realizacja projektu konstrukcyjnego rozbudowy północno-wschodniego narożnika Westfield była wspierana przez RFEM. Oprogramowanie wykorzystano do modelowania i analizy konstrukcji stalowej, uwzględniając istotne elementy, takie jak dźwigary kratowe, płatwie dachowe, belki drugorzędne oraz ramę świetlika, które wspierają rozbudowaną strefę restauracyjną.

Zaawansowane możliwości RFEM ułatwiły integrację łożysk wahliwych do przenoszenia przemieszczeń między nowymi i istniejącymi częściami, a usztywnienia rozmieszczono strategicznie w celu zwiększenia sztywności konstrukcji. To oparte na oprogramowaniu podejście zapewniło wydajne, stabilne i ekonomiczne rozwiązanie dla złożonych wymagań projektowych tego przedsięwzięcia.

Projekt architektoniczny inwestycji pochodzi od renomowanej londyńskiej pracowni Benoy, od dawna kojarzonej z projektowaniem nowoczesnych i zrównoważonych centrów handlowych na całym świecie. Trwająca rozbudowa rozwija poprzednią fazę budowy, która rozpoczęła się w 2000 roku. Przez cały okres budowy centrum handlowe pozostaje w pełni czynne. Rozbudowa wprowadza również nowy wyraz architektoniczny obiektu, zdominowany przez wyraźną część dobudowaną w północno-wschodniej części budynku.

Rezultaty

Wyniki zastosowania RFEM w projekcie rozbudowy centrum handlowego Černý Most obejmowały szczegółową analizę konstrukcyjną, w tym kluczowe aspekty, takie jak przemieszczenia, siły wewnętrzne oraz rozkład naprężeń w stalowej konstrukcji nośnej. Oprogramowanie umożliwiło precyzyjne obliczenia dla projektu dźwigarów kratowych, płatwi dachowych i belek drugorzędnych, zapewniając optymalną pracę konstrukcji w różnych przypadkach obciążeń.

Funkcja Importuj reakcje podporowe w RFEM znacząco redukuje pracę ręczną, automatyzując zadania, które w przeciwnym razie zajęłyby godziny, co znacznie poprawia wydajność.

Optymalizacja projektu stalowej klatki schodowej pozwoliła zaoszczędzić ponad 50% kosztów budowy, co podkreśla znaczenie wczesnej optymalizacji i współpracy.

RFEM i RSECTION firmy Dlubal Software zapewniają wysoką dokładność i wydajność przy projektowaniu konstrukcji żelbetowych, usprawniając przepływ pracy.

Dlaczego Dlubal Software

Dlubal zapewnia niezawodną podstawę dla procesów projektowych. Od momentu założenia firmy w 1987 roku Dlubal Software koncentruje się na opracowywaniu intuicyjnych i wydajnych rozwiązań programowych do analizy statycznej i dynamicznej, analizy CFD oraz projektowania konstrukcji.

• Szybkie tworzenie wielu modeli – od podstawowego modelu ramowego po szczegółowy model ścienno-ramowy.
• Ocena stateczności – identyfikacja i weryfikacja krytycznych stanów belki na różnych etapach nasuwania.
• Optymalizacja konstrukcji – efektywne projektowanie z uwzględnieniem zmiennej długości nosa oraz przyszłego wykorzystania.
• Analizy nieliniowe – dopracowanie wyników i weryfikacja zachowania konstrukcji przy obciążeniach ekstremalnych.
• Zintegrowane obliczenia przekroju – precyzyjne określenie złożonego przekroju belki w SHAPE-THIN 8.

Użyte oprogramowanie

W tym projekcie RFEM został wykorzystany do analizy i projektowania konstrukcji stalowej rozbudowy centrum handlowego Westfield Černý Most, zapewniając stateczność i prawidłową integrację kluczowych elementów, takich jak dźwigary kratowe, płatwie dachowe oraz cała stalowa konstrukcja nośna.
