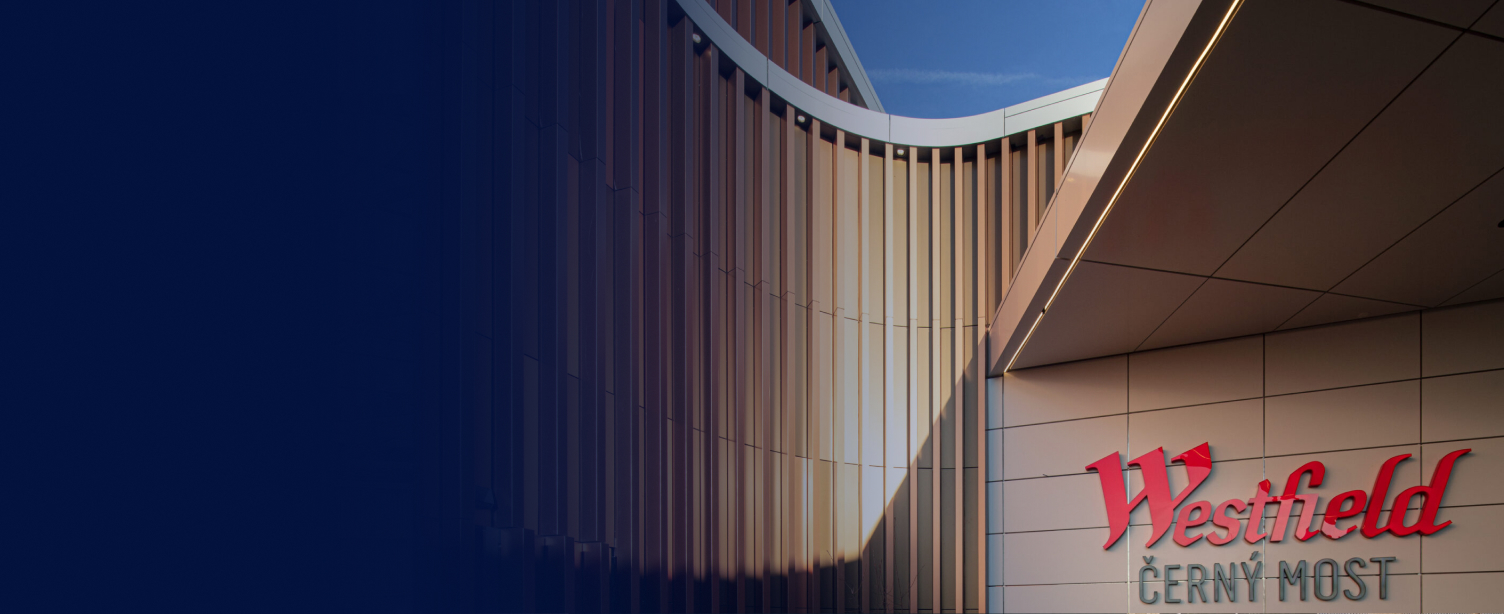

Progettazione di strutture in acciaio per l'ampliamento di Westfield Černý Most

Esigenze del cliente

Il centro Černý Most ha aperto nel 1997 come il primo grande centro commerciale nella Repubblica Ceca. Il recente ampliamento si integra perfettamente con le due precedenti fasi costruttive, con la prima fase iniziata nel 2000. La sfida principale dell’ampliamento del centro commerciale Westfield Černý Most è stata la progettazione e l’analisi della complessa struttura portante in acciaio, garantendo al contempo una perfetta integrazione con l’edificio esistente.

Il progetto ha richiesto la realizzazione di una carpenteria in acciaio per la nuova copertura piana, il lucernario e il solaio inserito, affrontando al contempo le specifiche esigenze strutturali di collegamento del nuovo ampliamento con l’edificio esistente. Inoltre, il progetto doveva tenere conto dei movimenti di dilatazione tra le parti vecchia e nuova del centro commerciale, garantendo la stabilità e la sicurezza dell’intera struttura.
Il team di progettazione ha inoltre dovuto affrontare la sfida di garantire che la struttura potesse sopportare il peso dei nuovi carichi senza compromettere le prestazioni complessive dell’edificio o il suo aspetto. Questi fattori hanno richiesto modellazione avanzata e calcoli precisi, ottenuti con RFEM.

L’altezza totale della struttura raggiunge la quota +17.420 m (57.152 ft), e la struttura in acciaio è posizionata su una nuova struttura in calcestruzzo armato alla quota +6.150 m (20.177 ft), con appoggi a pendolo per garantire i movimenti di dilatazione tra l’edificio nuovo e quello esistente.

Realizzazione

La realizzazione della progettazione strutturale per l’ampliamento dell’angolo nord-est di Westfield è stata eseguita con RFEM. Il software è stato utilizzato per modellare e analizzare la struttura in acciaio, includendo componenti essenziali come travi reticolari, arcarecci di copertura, travi secondarie e una struttura per il lucernario a sostegno dell’area ristoro ampliata.

Le avanzate funzionalità di RFEM hanno facilitato l’integrazione degli appoggi a pendolo per gestire i movimenti tra le sezioni nuova ed esistente, mentre i irrigidimenti sono stati posizionati strategicamente per aumentare la rigidezza strutturale. Questo approccio basato sul software ha garantito una soluzione efficiente, stabile ed اقتصاديamente vantaggiosa per i complessi requisiti progettuali del progetto.

Il progetto architettonico dell’opera è stato realizzato dal rinomato studio londinese Benoy, da lungo tempo associato alla progettazione di centri commerciali moderni e sostenibili in tutto il mondo. L’ampliamento in corso si basa sulla precedente fase di costruzione, iniziata nel 2000. Durante l’intero processo costruttivo, il centro commerciale rimane pienamente operativo. L’ampliamento introduce inoltre una nuova espressione architettonica per il centro, definita dall’estensione dominante nella parte nord-orientale dell’edificio.

Risultati

I risultati dell’utilizzo di RFEM per il progetto di ampliamento del centro commerciale Černý Most hanno fornito un’analisi strutturale dettagliata, includendo aspetti chiave quali spostamenti, forze interne e distribuzione delle tensioni per la struttura portante in acciaio. Il software ha permesso calcoli precisi per la progettazione di travi reticolari, arcarecci di copertura e travi secondarie, garantendo prestazioni strutturali ottimali sotto diversi casi di carico.
