Терасный жилой дом в Кые – железобетонная плита перекрытия

Конструкция и модель

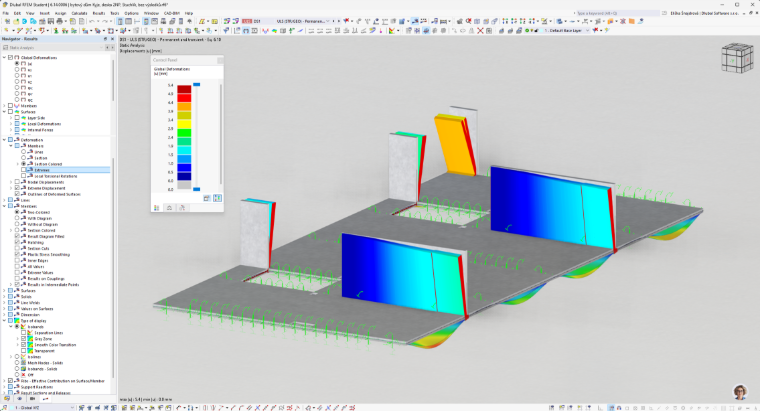

Объектом проекта является новое строительство террасного жилого дома в Праге 14 – Кийе с несущей конструкцией 28,6 × 12,55 м. Комбинированная система монолитных стен, колонн и перемычек запроектирована из бетона C30/37 с арматурой B500B. В программе RFEM 6 была смоделирована плита перекрытия над 2-м этажом толщиной 200 мм как 2D элемент с односторонним натяжением, при этом модель точно отображает пространственное взаимодействие с вертикальными несущими элементами, проемами и лестничными отверстиями.

Нагрузки и результаты анализа

Нагрузки были определены согласно Еврокодам и включают постоянные и временные нагрузки, эквивалентную поверхностную нагрузку от перегородок и линейные нагрузки от наружной оболочки. Результаты анализа служат для расчета размеров арматуры в предельном состоянии по несущей способности (ПСНС) и для проверки прогибов в предельном состоянии по пригодности к эксплуатации (ПСПЭ) с учетом ползучести и трещин.
