Edifício residencial em socalcos em Kyje – Laje de betão armado

Modelo estudantil de laje de piso monolítica de concreto armado de um edifício residencial com terraço em Praga, criado no software RFEM 6 com o objetivo de dominar as funções avançadas de análise estrutural.

Autor	Petr Stuchlík
Universidade	ČVUT \| Faculdade de Engenharia Civil, República Tcheca

Estrutura e modelo

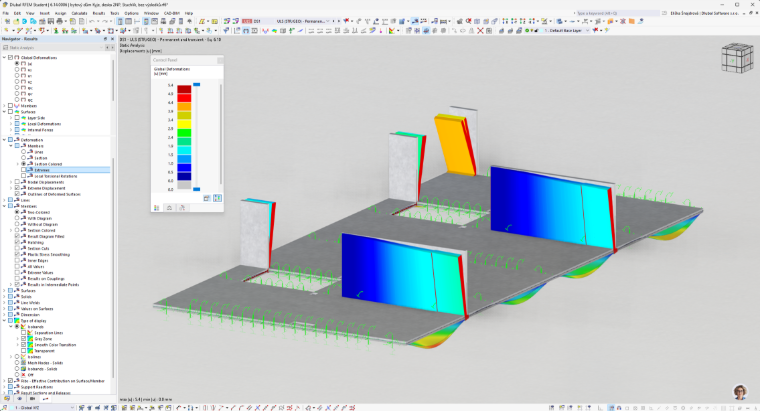

O objeto do projeto é uma nova construção de um edifício de apartamentos em socalcos em Praga 14 – Kyje, com uma estrutura portante de 28,6 × 12,55 m. O sistema combinado de paredes monolíticas, pilares e vigas de suporte é projetado em betão C30/37 com armadura B500B. No programa RFEM 6, a laje de pavimento sobre o 2.º andar com uma espessura de 200 mm foi modelada como um elemento 2D com comportamento unidirecional, sendo que o modelo capta fielmente a interação espacial com os elementos portantes verticais, aberturas e caixas de escadas.

Ações e resultados da análise

As ações foram determinadas de acordo com os Eurocódigos e incluem ações permanentes e variáveis, carga de superfície equivalente de divisórias e carga linear da fachada. Os resultados da análise servem para o dimensionamento da armadura no estado limite último (ELU) e para a verificação das flechas no estado limite de utilização (ELS), tendo em conta a fluência e as fendas.

;
