Condominio terrazzato a Kyje – Solaio inferiore in calcestruzzo armato

Modello studentesco di una soletta monolitica in cemento armato di un edificio residenziale a terrazze a Praga, creato nel programma RFEM 6 al fine di acquisire le funzioni avanzate dell'analisi strutturale.

Autore	Petr Stuchlík
Università	ČVUT \| Facoltà Strutturale, Repubblica Ceca

Struttura e modello

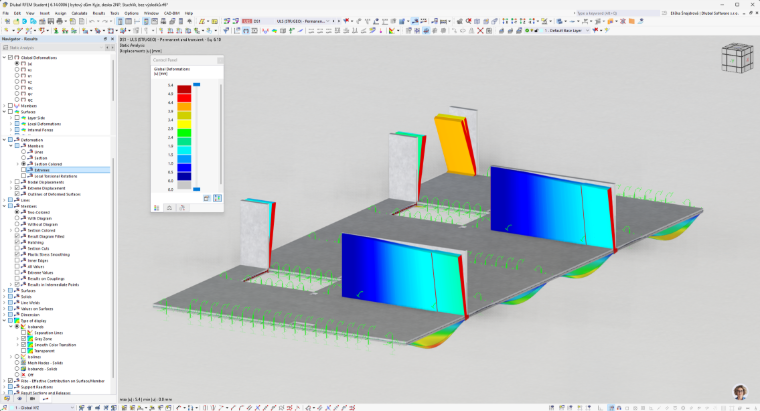

Il progetto riguarda la costruzione di un condominio a terrazze a Praga 14 – Kyje, con una struttura portante di 28,6 × 12,55 m. Il sistema combinato di pareti monolitiche, colonne e travi emergenti è progettato in calcestruzzo C30/37 con armatura B500B. Nel programma RFEM 6 è stato modellato il solaio inferiore sopra il 2° piano superiore con uno spessore di 200 mm come elemento 2D con armatura unidirezionale, dove il modello riproduce fedelmente l'interazione spaziale con gli elementi portanti verticali, le aperture e i vani scala.

Carichi e risultati dell'analisi

I carichi sono stati determinati in base agli Eurocodici e comprendono carichi permanenti e variabili, carichi superficiali equivalenti da tramezzature e carichi lineari dall'involucro esterno. I risultati dell'analisi servono per il dimensionamento dell'armatura nello stato limite ultimo (SLU) e per la verifica delle inflessioni nello stato limite di esercizio (SLE), tenendo conto della viscosità e delle fessure.

;
