Terrassen-Wohnhaus in Kyje – Stahlbetondecke

Schülermodell einer monolithischen Stahlbetondeckenplatte eines Terrassenwohnhauses in Prag, erstellt im Programm RFEM 6 zum Erlernen der erweiterten Funktionen der statischen Berechnung.

Autor	Petr Stuchlík
Universität	ČVUT \| Fakultät für Bauwesen, Tschechische Republik

Monolithisches Stahlbeton-Wohngebäude in Prag mit Terrassenkonstruktion und zwei Obergeschossen.

Mehrfamilienhaus Kyje, Konstruktion

Konstruktion und Modell

Gegenstand des Projekts ist der Neubau eines Terrassenwohnhauses in Prag 14 – Kyje mit einer Tragkonstruktion von 28,6 × 12,55 m. Das kombinierte System aus monolithischen Wänden, Stützen und Unterzügen ist in Beton C30/37 mit Bewehrung B500B entworfen. Im Programm RFEM 6 wurde die Geschossdecke über dem 2. OG mit einer Dicke von 200 mm als 2D-Element mit einachsigem Lastabtrag modelliert, wobei das Modell die räumliche Interaktion mit den vertikalen Tragelementen, Durchbrüchen und Treppenhausöffnungen wirklichkeitsnah abbildet.

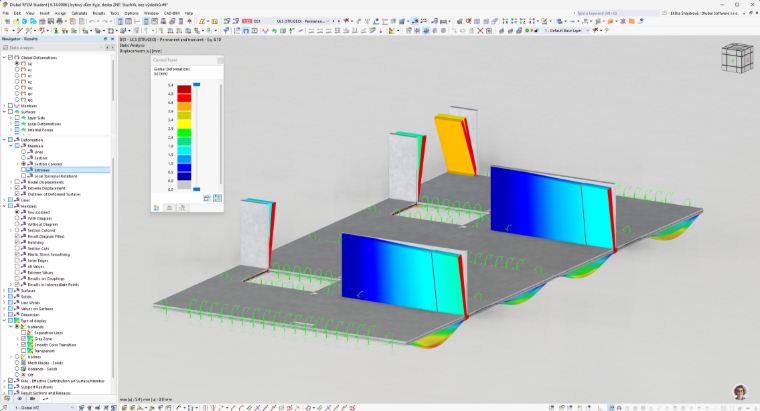

Modell einer Stahlbetondeckenplatte eines Terrassenwohnhauses in RFEM 6, einschließlich der Analyse der Schnittgrößen und der Bemessung der Bewehrung nach Eurocodes.

Stahlbetondecke eines Wohnhauses in Prag

Belastung und Analyseergebnisse

Die Belastung wurde gemäß den Eurocodes festgelegt und umfasst ständige sowie veränderliche Einwirkungen, eine Ersatzflächenlast aus Trennwänden und Linienlasten aus der Außenhülle. Die Analyseergebnisse dienen der Dimensionierung der Bewehrung im Grenzzustand der Tragfähigkeit (GZT) und der Überprüfung der Durchbiegungen im Grenzzustand der Gebrauchstauglichkeit (GZG) unter Berücksichtigung von Kriechen und Rissen.

Studentische Arbeit für den Wettbewerb Dlubal Talent ČVUT 2026

;
