Terraza de edificio de departamentos en Kyje – losa de piso de hormigón armado

Modelo estudiantil de una losa de techo monolítica de hormigón armado de una casa de apartamentos con terraza en Praga, creado en el programa RFEM 6 con el fin de dominar las funciones avanzadas del análisis estático.

Autor	Petr Stuchlík
Universidad	ČVUT \| Facultad de Ingeniería Civil, República Checa

Edificio de departamentos monolítico de hormigón armado en Praga con estructura de terraza y dos plantas sobre el suelo.

Estructura del edificio residencial Kyje

Estructura y modelo

El objeto del proyecto es la obra nueva de un edificio de viviendas en terrazas en Praga 14 – Kyje con una estructura portante de 28,6 × 12,55 m. El sistema combinado de muros monolíticos, pilares y vigas de cuelgue está proyectado con hormigón C30/37 y armadura B500B. En el programa RFEM 6 se modeló la losa de piso sobre la 2ª planta con un espesor de 200 mm como elemento 2D con flexión unidireccional, donde el modelo refleja fielmente la interacción espacial con los elementos portantes verticales, las aberturas y los huecos de escalera.

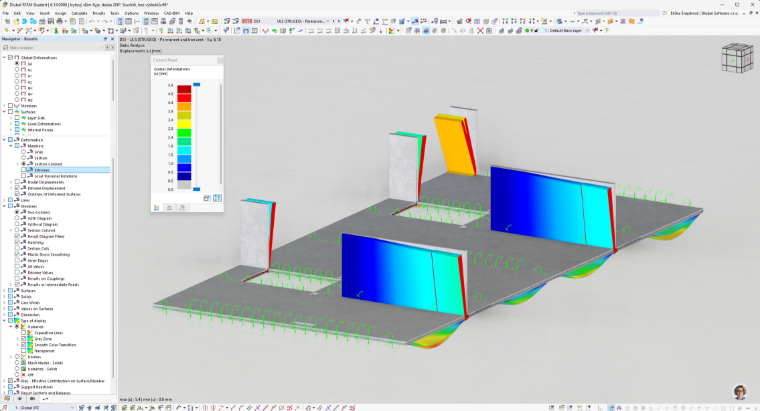

Modelo de losa de techo de hormigón armado de un edificio de apartamentos con terraza en RFEM 6, que incluye el análisis de fuerzas internas y el dimensionamiento de la armadura según los Eurocódigos.

Losa de hormigón armado de edificio residencial en Praga

Cargas y resultados del análisis

Las cargas se determinaron según los Eurocódigos e incluyen cargas permanentes y variables, carga superficial sustitutiva de tabiques y cargas lineales del cerramiento perimetral. Los resultados del análisis sirven para el dimensionamiento de la armadura en estado límite último (ELU) y para la verificación de las flechas en estado límite de servicio (ELS), teniendo en cuenta la fluencia y las fisuras.

Trabajo de estudiante presentado en el concurso Dlubal Talent ČVUT 2026

;
