Возможные расчеты конструкций по геометрически линейному расчету или расчету второго порядка определяются, помимо прочего, коэффициентом критической нагрузки всей системы. Это можно легко определить в дополнительном модуле RF ‑ STABILITY.
Задайте ситуацию с нагрузкой в дополнительном модуле и запустите расчет собственных чисел. Возможные расчеты конструкций по геометрически линейному расчету или расчету второго порядка определяются, помимо прочего, коэффициентом критической нагрузки всей системы.
На основе результатов линейного статического расчета это можно определить в дополнительном модуле RF-STABILITY (или RSBUCK).
Определите исходную ситуацию в дополнительном модуле и запустите расчет собственных чисел.
Для упругих расчетов коэффициенты критической нагрузки, меньшие 10, указывают на подверженные деформации конструкции, для которых необходимо учесть воздействия, рассчитанные по методу второго порядка.

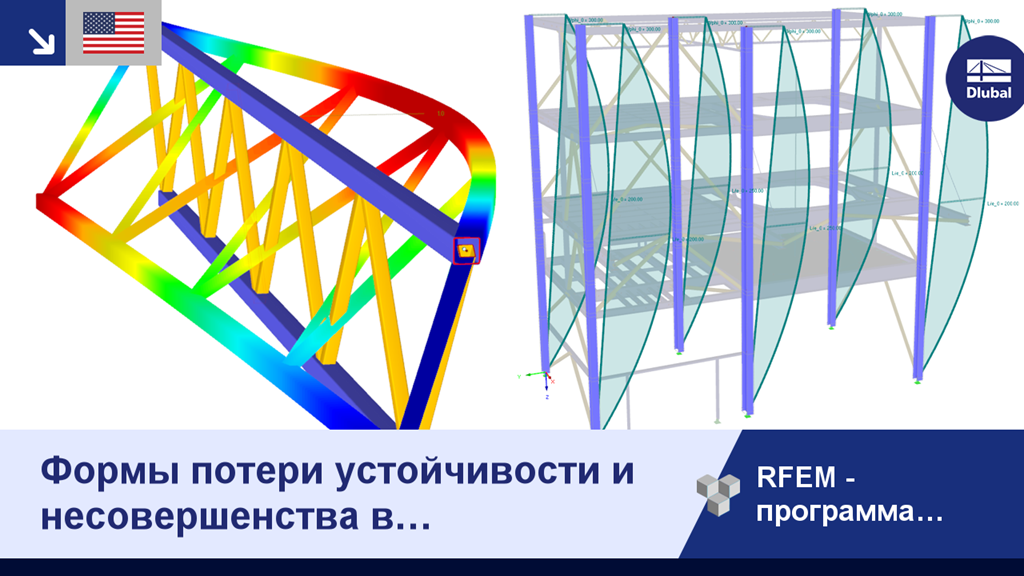

Используйте функцию RF-STABILITY для определения первой общей формы колебаний в вашей конструкции и для создания предварительно деформированной эквивалентной модели в дополнительном модуле RF ‑ IMP (или RSIMP). Можно также создать эквивалентные несовершенства для формы потери устойчивости.
Для этого выберите в конструкции, к которой будут применяться несовершенства, стержни и блоки стержней, и определите размер несовершенств вручную, выбрав соответствующую норму Еврокод 2 и Еврокод 3. Экспортировать данные наклоны и который позволяет разделить загружения и учесть их в дальнейшем расчете по методу второго порядка.
Другим подходом является расчет конструкций с применением метода эквивалентных стержней с учетом расчетных длин. Их можно также определить в дополнительном модуле RF-STABILITY. Локальные формы потери устойчивости вашей конструкции предоставляют информацию о характеристиках потери устойчивости отдельных конструктивных элементов. Полезные длины отображаются в табличной форме в дополнительном модуле и может быть рассчитан для расчета в других дополнительных модулях, таких как RF-STEEL EC3 или RF-/ALUMINUM.
