Los posibles cálculos estructurales según el análisis geométricamente lineal o de segundo orden se deciden por el factor de carga crítica de todo el sistema, entre otras cosas. Esto se puede determinar en el módulo adicional RF-STABILITY.
Defina una situación de carga en el módulo adicional e inicie el análisis de valores propios. Los posibles cálculos estructurales según el análisis geométricamente lineal o de segundo orden se deciden por el factor de carga crítica de todo el sistema, entre otras cosas.
En función de los resultados del análisis estático lineal, puede determinar esto en el módulo adicional RF-STABILITY (o RSBUCK).
Defina la situación inicial en el módulo adicional e inicie el análisis de valores propios.
Para los cálculos elásticos, los factores de carga crítica de menos de 10 indican las estructuras susceptibles de deformación, para las cuales se deben tener en cuenta las influencias del análisis de segundo orden.

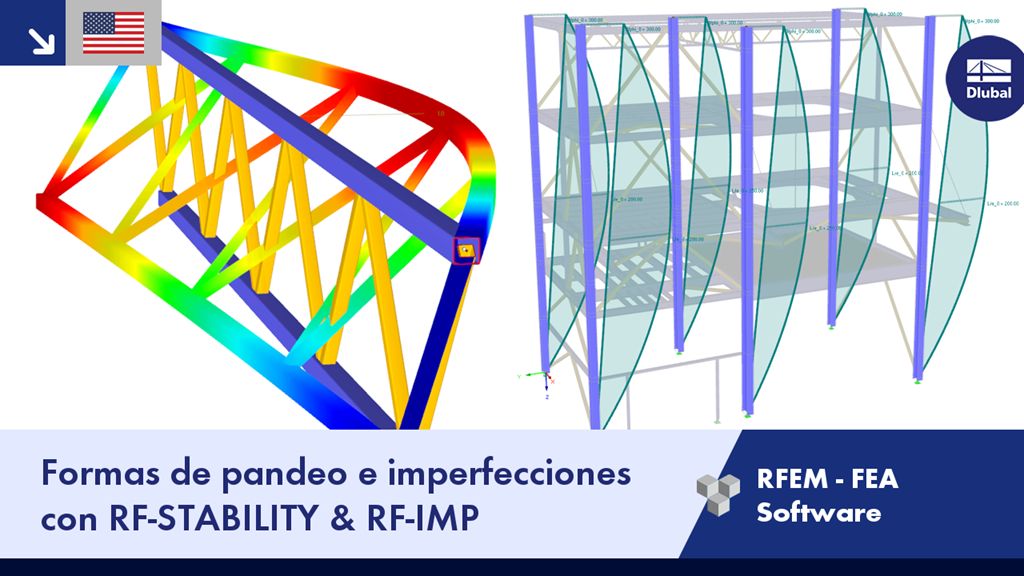

Use RF-STABILITY para determinar la primera forma del modo global de su estructura y generar un modelo equivalente preformado en el módulo adicional RF-IMP (o RSIMP). También puede crear las imperfecciones equivalentes para la forma de pandeo.
Para hacer esto, seleccione las barras y conjuntos de barras en la estructura a la que se deben aplicar las imperfecciones, y determine el tamaño de las imperfecciones manualmente o seleccionando la norma aplicable, como el Eurocódigo 2 y Eurocódigo 3. Exporte estas inclinaciones y precamber para separar los casos de carga y considerarlos en el cálculo posterior según el análisis de segundo orden.
Otro enfoque es el diseño estructural utilizando el método de la barra equivalente, teniendo en cuenta las longitudes eficaces. También puede determinarlos en RF-STABILITY. Las formas de pandeo local en su estructura proporcionan la información sobre el comportamiento de pandeo de los componentes estructurales individuales. Las longitudes eficaces se muestran en forma de tabla en el módulo adicional y se pueden considerar para el posible diseño en otros módulos adicionales, tales como RF‑/STEEL EC3 o RF‑/ALUMINIUM.
