Rozhodnutí o možné statické analýze podle teorie prvního řádu, teorie druhého řádu atd. součinitel kritického zatížení celého systému. To lze zjistit v přídavném modulu RF-STABILITY.
V přídavném modulu definujeme zatížení a spustíme analýzu vlastních čísel. Rozhodnutí o možné statické analýze podle teorie prvního řádu, teorie druhého řádu atd. součinitel kritického zatížení celého systému.
Na základě výsledků lineární statické analýzy to lze stanovit v přídavném modulu RF-STABILITY (nebo RSBUCK).
V přídavném modulu určíme počáteční situaci a spustíme analýzu vlastních čísel.
U elastických výpočtů označují součinitele kritického zatížení méně než 10 konstrukce náchylné k deformaci, přičemž je třeba zohlednit vlivy teorie druhého řádu.

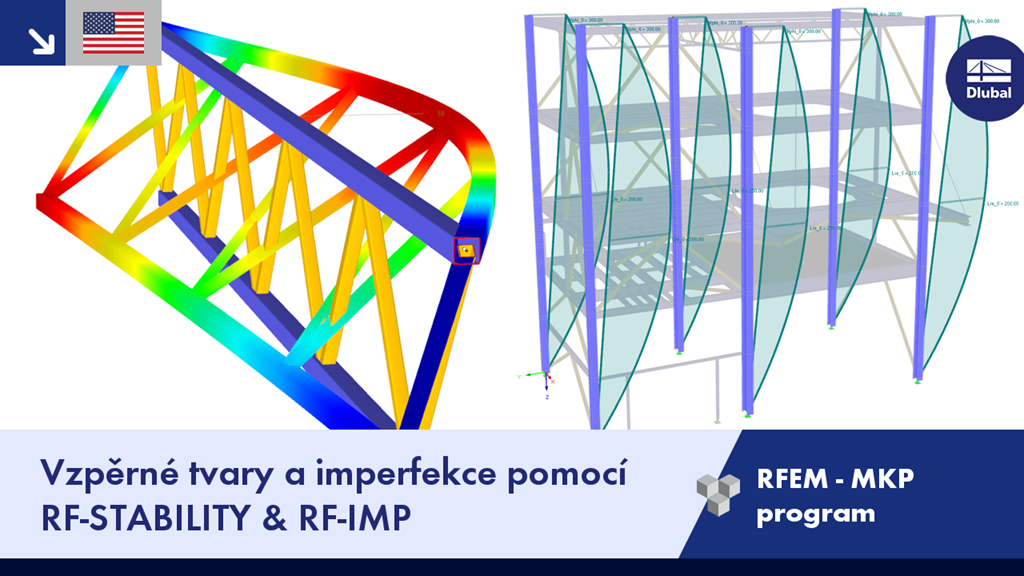

Pomocí modulu RF-STABILITY můžete stanovit první tvar globálního režimu pro Vaši konstrukci a v přídavném modulu RF-IMP (nebo RSIMP) vytvořit předem deformovaný ekvivalentní model. Případně můžete vytvořit ekvivalentní imperfekce pro tvar boulení.

Za tímto účelem v konstrukci, na kterou se mají imperfekce vytvořit, vyberte pruty a sady prutů a velikost imperfekcí určete ručně nebo pomocí příslušné normy, například Eurokódu 2 a 3.Vyznačte tyto sklony a vytvořte výchozí hodnotu oddělit zatěžovací stavy a zohlednit je při dalším výpočtu podle teorie druhého řádu.
Další možností je statické posouzení metodou náhradních prutů s ohledem na účinné délky. Můžete je také stanovit v modulu RF-STABILITY. Lokální tvary boulení ve Vaší konstrukci poskytují informaci o chování boulení u jednotlivých konstrukčních prvků. Účinné délky se v přídavném modulu zobrazují v tabulkách a lze je zohlednit i v jiných přídavných modulech, např. RF-/STEEL EC3 nebo RF-/ALUMINIUM.
