根据几何线性或二阶分析，可能的结构计算取决于整个系统的临界荷载系数。 这可以在附加模块RF-STABILITY中确定。

在附加模块中定义荷载情况并开始特征值分析。 根据几何线性或二阶分析，可能的结构计算取决于整个系统的临界荷载系数。

根据线性静力分析的结果，可以在附加模块RF-STABILITY（或RSBUCK）中进行计算。
在附加模块中定义初始状态并开始特征值分析。

对于弹性计算，临界荷载系数小于10表示结构易于变形，必须考虑二阶分析的影响。

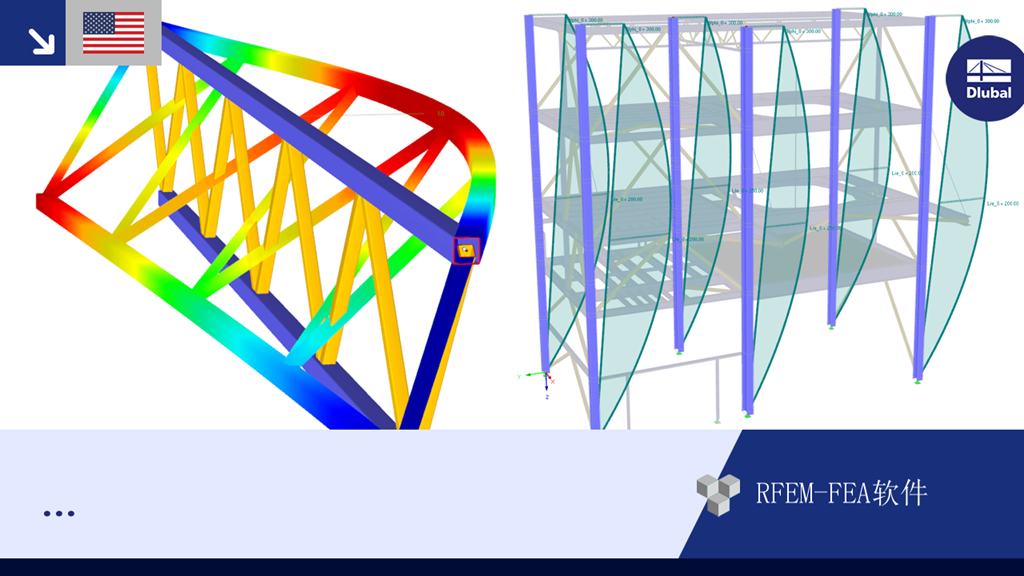

使用RF-STABILITY可以确定结构的第一个整体振型，并在附加模块RF-IMP（或RSIMP）中生成预变形的等效模型。 您还可以为屈曲形状创建等效的缺陷。

为此，在要应用缺陷的结构中选择杆件和杆件组，然后手动或通过选择适用的标准（例如欧洲规范2和欧洲规范3）确定缺陷的大小。预先将荷载工况分开，然后根据二阶分析在进一步计算中考虑。

另一种方法是在考虑有效长度的情况下使用等效杆件法进行结构设计。 您也可以在RF-STABILITY中确定。 结构中的局部屈曲形状提供有关各个结构构件屈曲行为的信息。 有效长度以表格形式显示在附加模块中，可以考虑在其他附加模块中进行设计，例如RF‑/STEEL EC3或RF‑/ALUMINIUM。
