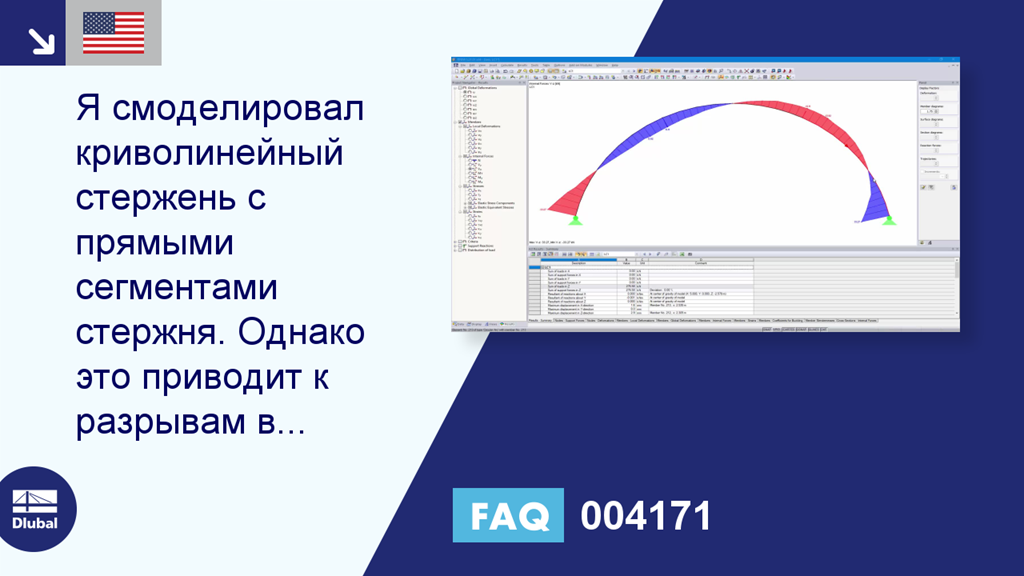

[EN] FAQ 004171 | Я смоделировал криволинейный стержень с помощью прямых сегментов стержня. Однако ...

Вопрос:
Я смоделировал криволинейный стержень с помощью прямых сегментов стержня. Однако это приводит к разрывам в распределении диаграмм внутренних сил. Можно ли это как-нибудь оптимизировать?

Ответ:
В случае моделирования криволинейных стержней с помощью сегментов стержня, на переходе отдельных стержней возникают разрывы в диаграмме внутренних сил из -за различных наклонов стержней, поскольку должно соблюдаться узловое равновесие (см. Рисунок 01). Если скачки слишком велики, рекомендуется увеличить количество сегментов стержня, чтобы минимизировать потерю устойчивости между стержнями. Таким образом, вы получите более равномерное и точное распределение внутренних сил.

На Рисунке 02 сравниваются различные варианты. Вверху изображен изогнутый стержень, который был смоделирован в программе RFEM и считается эталонным. Ниже показаны варианты со 150, 50 и 10 сегментами стержня (n) с результатом. Чем точнее будет разделение стержней на сегменты, тем точнее будет результат.

В меню [Инструменты → Создать модель - Стержни → Дуга] можно также создать эти сегменты стержня (см. Рисунок 03).



;
