Domanda:

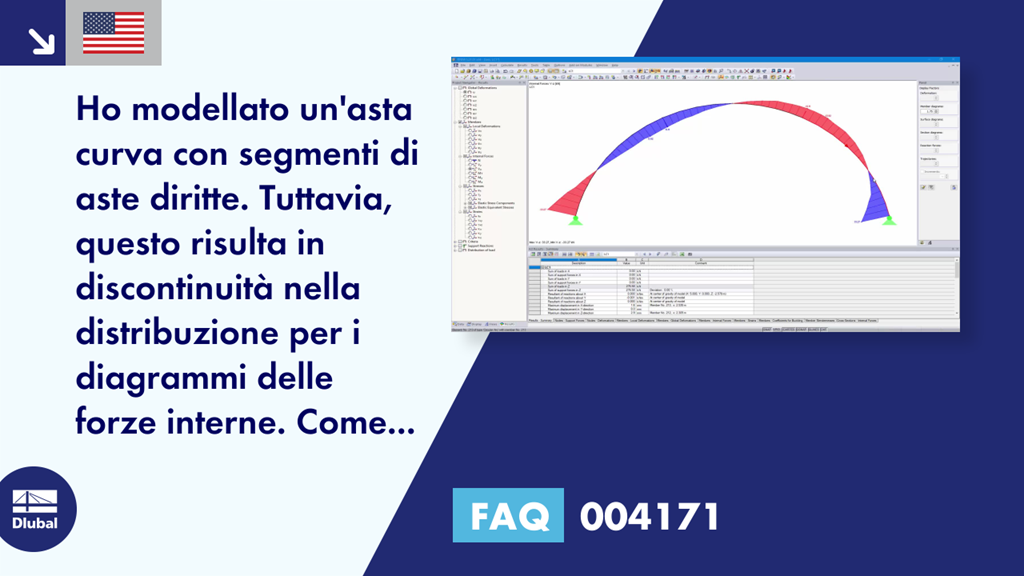

Ho modellato un'asta curva con segmenti di aste diritte. Tuttavia, questo risulta in discontinuità nella distribuzione per i diagrammi delle forze interne. Come posso ottimizzarlo?
Risposta:
Nel caso della modellazione di aste curve utilizzando segmenti di aste, si verificano discontinuità nel diagramma delle forze interne alla transizione delle singole aste a causa delle diverse inclinazioni delle aste siccome l'equilibrio nodale deve essere rispettato (vedere la Figura 01). Se i salti sono troppo grandi, si consiglia di aumentare il numero di segmenti delle aste per ridurre al minimo l'instabilità tra le aste. In questo modo, si ottiene una distribuzione delle forze interne più coerente e accurata.
Nella figura 02, si confrontano le diverse varianti. Nella parte superiore, un'asta curva è stata modellata in RFEM ed è presa come riferimento. Di seguito, le varianti con 150, 50 e 10 segmenti di aste (n) sono visualizzate con il risultato. Quanto più fine è la divisione dei segmenti dell'asta, tanto più accurato sarà il risultato.
Nel menu [Strumenti → Genera modello - Aste → Arco], è anche possibile generare questi segmenti di aste (vedere la Figura 03).
