Ответ:

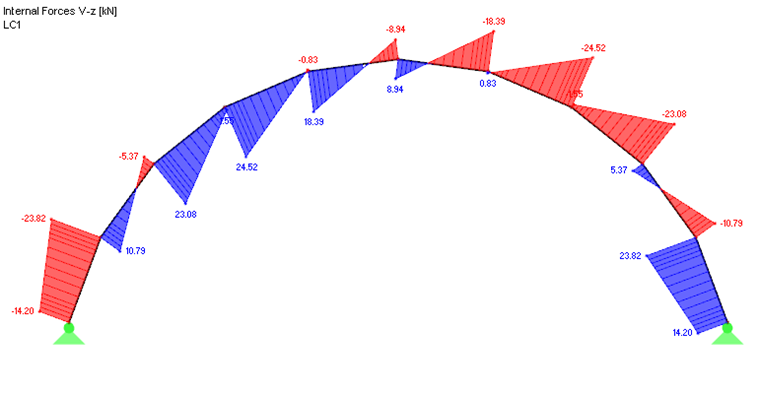

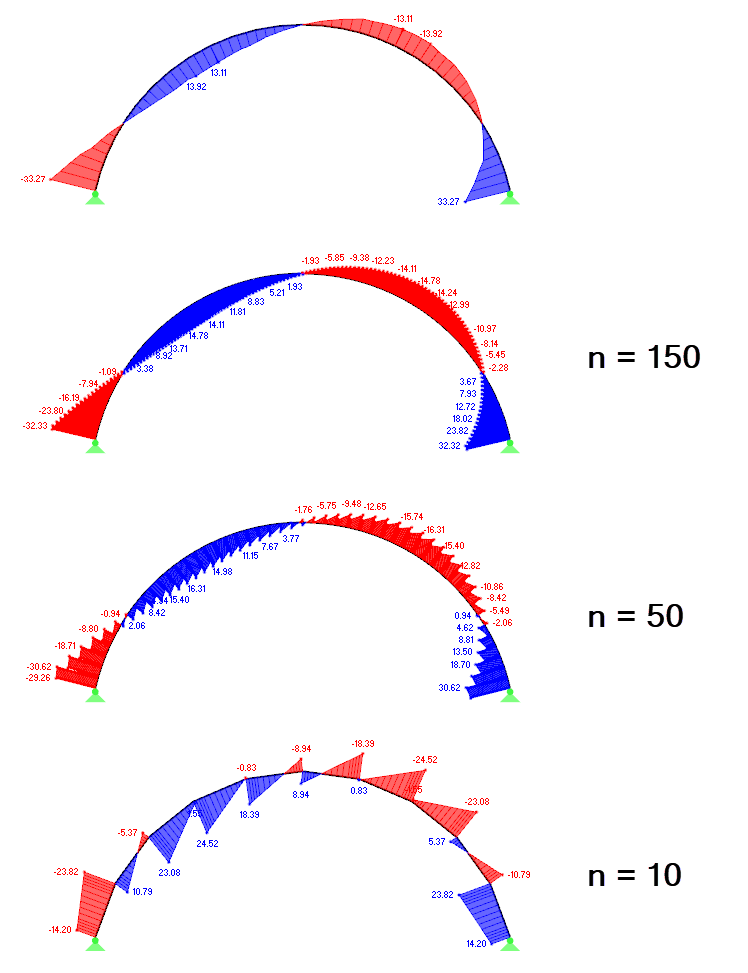

В случае моделирования криволинейных стержней с помощью сегментов стержня, из-за разного наклона стержней при переходе отдельных стержней возникают разрывы в диаграмме внутренних сил, поскольку должно соблюдаться узловое равновесие (см. Рисунок 01). Если скачки слишком велики, рекомендуется увеличить количество сегментов стержня, чтобы минимизировать потерю устойчивости между стержнями. Таким образом, вы получите более равномерное и точное распределение внутренних сил.На Рисунке 02 сравниваются различные варианты. Вверху изображен изогнутый стержень, который был смоделирован в программе RFEM и считается эталонным. Ниже показаны варианты со 150, 50 и 10 сегментами стержня (n). Чем точнее будет разделение стержней на сегменты, тем точнее будет результат.

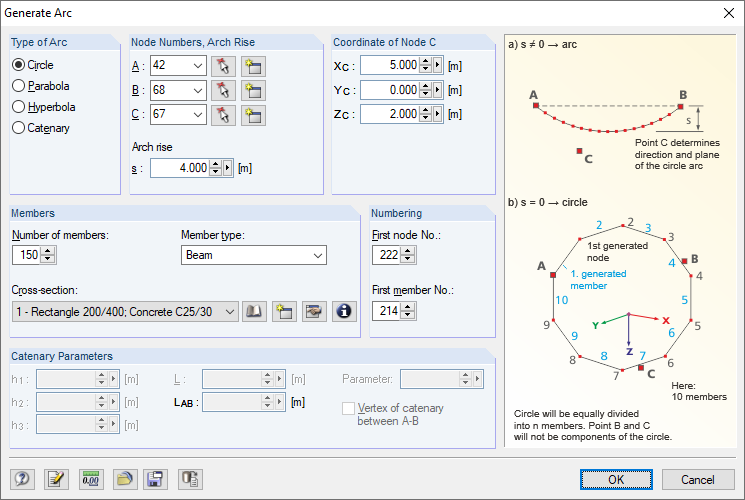

В меню [Инструменты → Создать модель - Стержни → Дуга] можно также создать эти сегменты стержня (см. Рисунок 03).
