Pytanie:

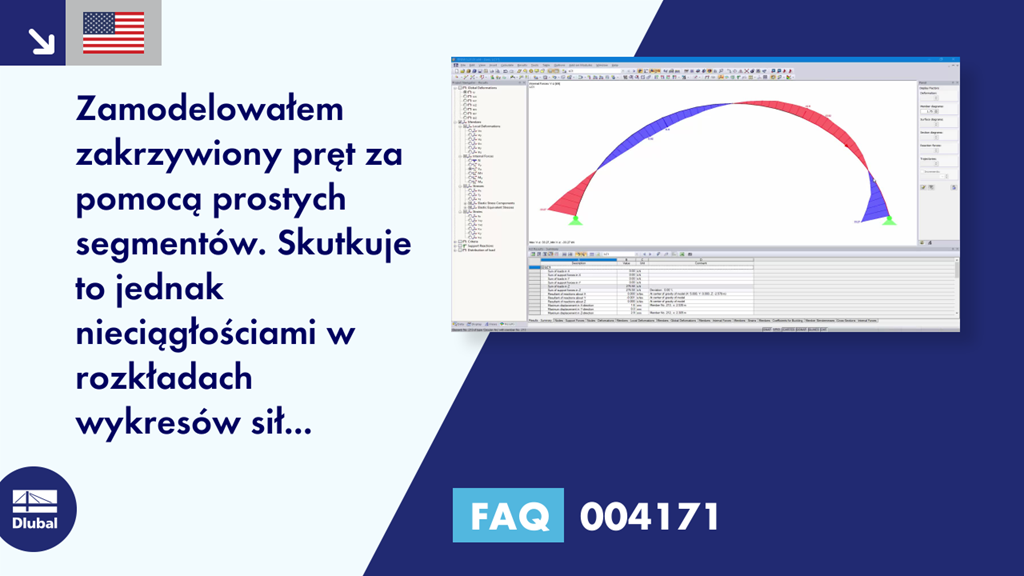

Wymodelowałem zakrzywiony pręt z prostymi segmentami pręta. Skutkuje to jednak nieciągłością w rozkładzie na wykresach sił wewnętrznych. Jak mogę to zoptymalizować?
Odpowiedź:
W przypadku modelowania zakrzywionych prętów za pomocą segmentów prętów, nieciągłości na wykresie sił wewnętrznych powstają na przejściu poszczególnych prętów ze względu na różne nachylenia prętów, ponieważ musi zostać spełniona równowaga węzłowa (patrz rysunek 01). Jeżeli uskoki są zbyt duże, zaleca się zwiększenie liczby segmentów pręta, aby zminimalizować wyboczenie między prętami. W ten sposób uzyskuje się bardziej spójny i dokładny rozkład sił wewnętrznych.
Na ilustracji 02 porównano różne warianty. U góry zakrzywiony pręt został zamodelowany w programie RFEM i jest traktowany jako odniesienie. Poniżej wyświetlane są warianty ze 150, 50 i 10 segmentami pręta (n). Im dokładniejszy jest podział segmentów pręta, tym dokładniejszy jest wynik.
W menu [Narzędzia → Generować model - Pręty → Łuk] można również wygenerować te segmenty pręta (patrz rysunek 03).
