Frage:

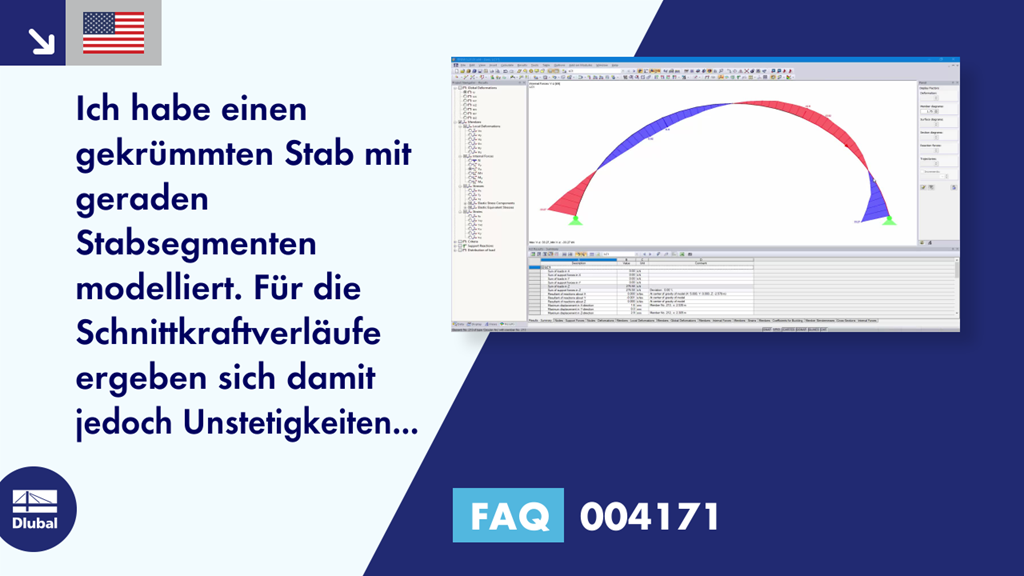

Ich habe einen gekrümmten Stab mit geraden Stabsegmenten modelliert. Für die Schnittkraftverläufe ergeben sich damit jedoch Unstetigkeiten im Verlauf. Wie kann man das optimieren?
Antwort:
Werden gekrümmte Stäbe mittels Stabsegmenten modelliert, so ergeben sich am Übergang der einzelnen Stäbe, wegen der unterschiedlichen Stabneigungen, Unstetigkeiten im Schnittgrößenverlauf da das Knotengleichgewicht erfüllt werden muss (siehe Bild 01). Werden die Sprünge zu groß, so empfiehlt es sich die Anzahl der Stabsegmente zu erhöhen, um den Knick zwischen den Stäben zueinander zu minimieren. Damit erhält man einen stetigeren und genaueren Verlauf der Schnittgrößen.
In Bild 02 werden verschiedene Varianten gegenübergestellt. Oben ist ein gekrümmter Stab in RFEM modelliert worden und gilt als Referenz. Darunter werden die Varianten mit 150,50 und 10 Stabsegmenten (n) mit deren Ergebnis dargestellt. Je feiner die Teilung der Stabsegmente, desto genauer das Ergebnis.
Im Menü [Extras → Modell generieren - Stäbe → Bogen] können diese Stabsegmente auch generiert werden (siehe Bild 03).
