Pregunta:

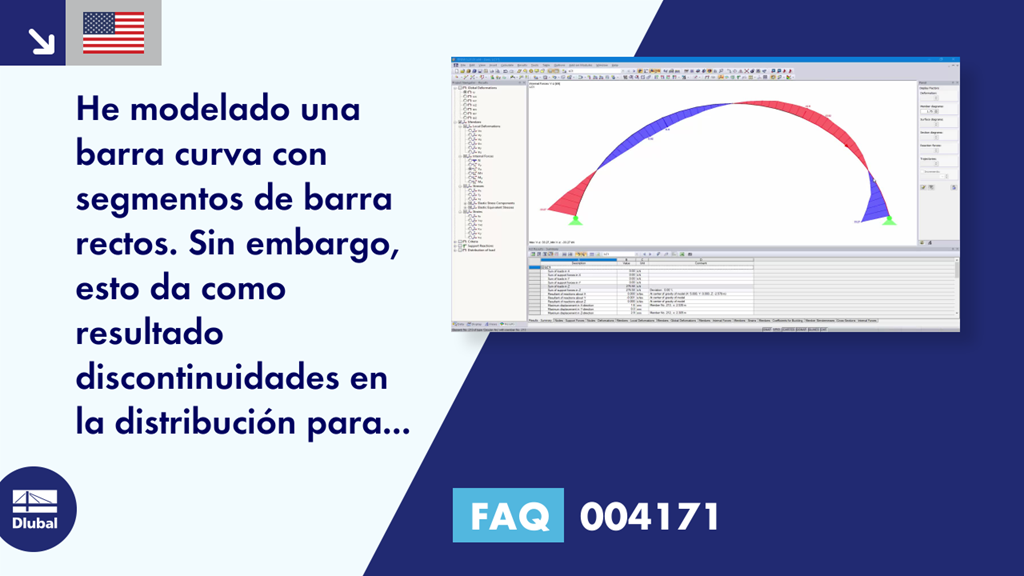

He modelado una barra curva con segmentos de barra rectos. Sin embargo, esto da como resultado discontinuidades en la distribución para los diagramas de esfuerzos internos. ¿Cómo optimizarlo?
Respuesta:
En el caso del modelado de barras curvas utilizando segmentos de barra, las discontinuidades en el diagrama de esfuerzos internos ocurren en la transición de las barras individuales debido a las diferentes inclinaciones de las barras, ya que se debe cumplir el equilibrio en nudo (ver imagen 01). Si los saltos son demasiado grandes, se recomienda aumentar el número de segmentos de la barra para minimizar el pandeo entre las barras. Por lo tanto, obtiene una distribución más consistente y precisa de los esfuerzos internos.
En la imagen 02, se comparan las diferentes variantes. En la parte superior, se ha modelado una barra curva en RFEM y se considera una referencia. A continuación, se muestran las variantes con 150, 50 y 10 segmentos de barra (n) con el resultado. Cuanto más fina es la división de los segmentos de la barra, más preciso es el resultado.
En el menú [Herramientas → Generar modelo - Barras → Arco], también puede generar estos segmentos de barra (ver imagen 03).
