Моделирование телескопического соединения из элементов стержня

Die ineinander gesteckten Bauteile eines Teleskopauslegers von beispielsweise einer Baumaschine transportieren ihre Kräfte mechanisch zwischen den Bauteilen.

Эту особую передачу силы можно в программе RFEM и RSTAB решить следующим образом:

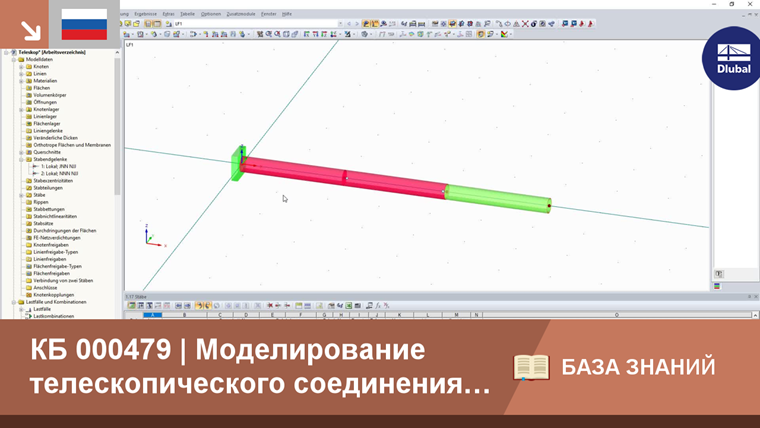

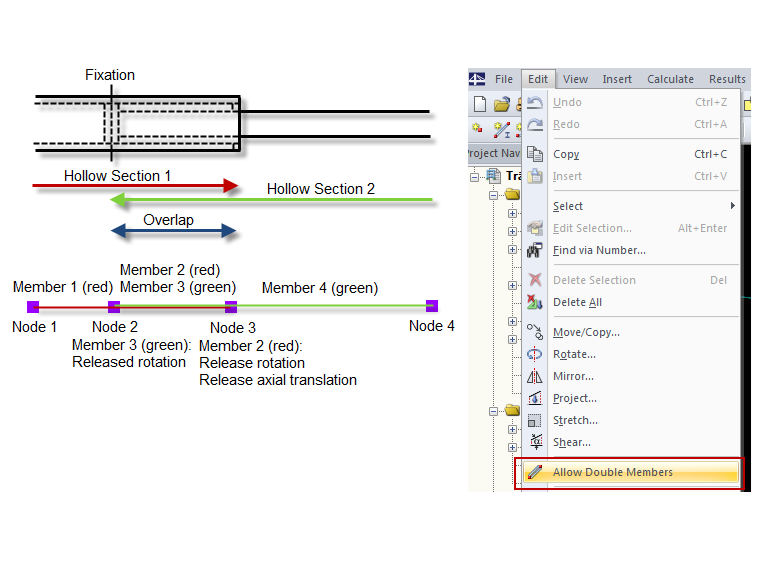

Характерное штекерное соединение, подобное изображенному на рисунке, состоит из четырех стержней между четырьмя узлами. В области перекрытия перекрываются два стержня, каждый из которых соединен с одними и теми же узлами (Узел 2 и Узел 3). Чтобы гарантировать, что сила передается только от стержня 4 к стержню 1 через пару сил на концах перекрывающихся стержней, необходимо расположить определенные шарниры стержня на перекрывающихся стержнях. Моментный шарнир на стержне 2 в узле 3 и на стержне 3 в узле 2 должен обеспечивать передачу изгибающего момента между красными стержнями (стержень 1 и стержень 2) и зелеными стержнями (стержень 3 и стержень 4) под действием силы пара в узле 2 и узле 3. Шарнир осевой силы на стержне 2 в узле 3 должен обеспечить передачу осевой силовой нагрузки только между зеленым и красным неразрезными стержнями для запланированной фиксации в узле 2.

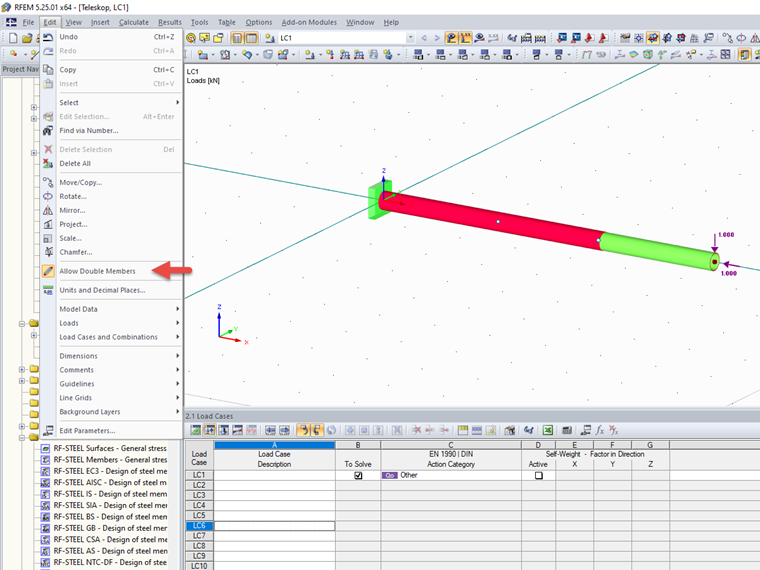

Обычно программы RFEM и RSTAB распознают наложение стержней как ошибки моделирования и пытаются исправить это расположение автоматически. Поэтому, при использовании описанного метода моделирования, необходимо перед созданием модели установить режим «Разрешить двойные стержни».
