Modélisation de la connexion de module

Trucs & Astuces

Ce texte a été traduit par Google Translate

Lire le texte source

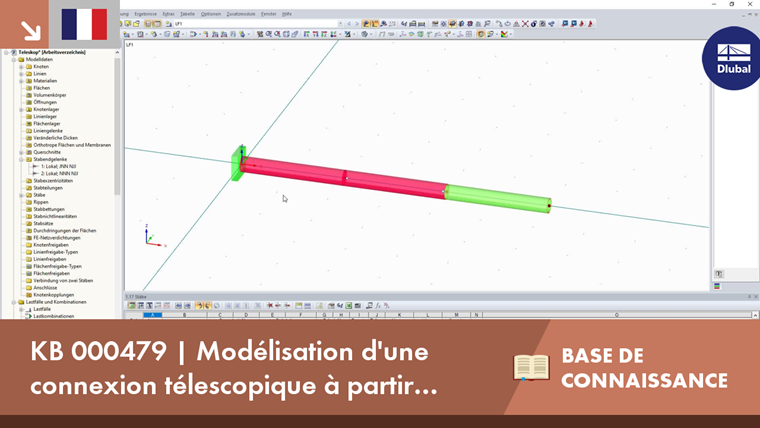

Si vous souhaitez calculer la capacité de charge globale d'une flèche télescopique, par exemple d'une machine de chantier avec des barres, une technique de modélisation spéciale des connexions structurelles, comme indiqué dans l'esquisse, peut être utile en raison de la mécanique du télescope.

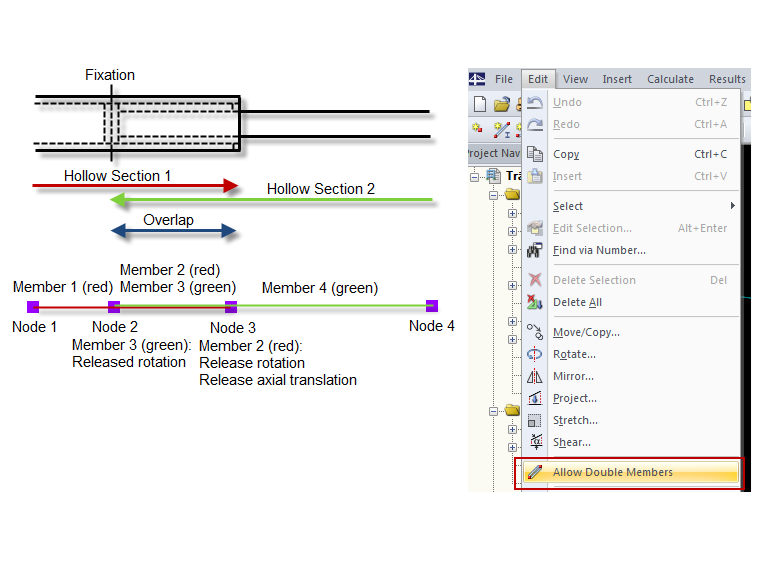

Une connexion plug-in caractéristique, comme celle représentée sur l'esquisse, est composée de 4 barres entre 4 nœuds. Dans la zone de chevauchement, deux barres se chevauchent, connectées chacune aux mêmes nœuds 2 et 3. Pour éviter que cette force ne soit transférée simultanément de la barre 1 à travers les deux barres (2, 3) vers la barre 4, vous devez appliquer des libérations d'extrémité de barre spécifiques aux barres qui se chevauchent. Ainsi, la force est transportée fidèlement à la construction par une paire de forces aux extrémités des barres qui se chevauchent. Une libération des moments définie sur la barre 3 au nœud 2 et sur la barre 2 au nœud 3 est responsable du transfert de la charge de moment fléchissant des barres continues rouge (1, 2) et verte (3, 4) par une paire de forces sur les nœuds 2 et 3) De plus, une libération d'effort axial définie sur la barre 2 au niveau du nœud 3 garantit qu'une charge de force axiale sera transférée des barres verte à rouge uniquement lors de la fixation prévue sur le nœud 2.

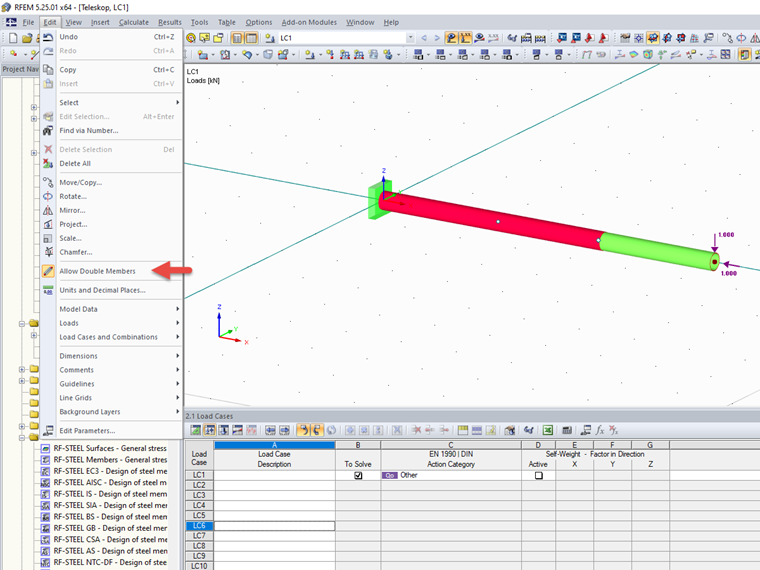

De manière générale, RFEM et RSTAB identifient les barres se chevauchant comme des erreurs de modélisation. Ils essaient de corriger cette disposition automatiquement. Par conséquent, lorsque vous utilisez la méthode de modélisation décrite, vous devez définir le mode «Autoriser les barres doubles» avant de créer le modèle.

Mots-Clés

Télescope Connecteur Barre dans barre Barre double Faire glisser Enfoncé Barre télescopique
