技术文章

建模 | 结构

RFEM

RSTAB

建筑机械的伸缩臂的巢状构件例如在构件之间进行机械力传递。

在RFEM和RSTAB中这种特殊的力传递可以解决:

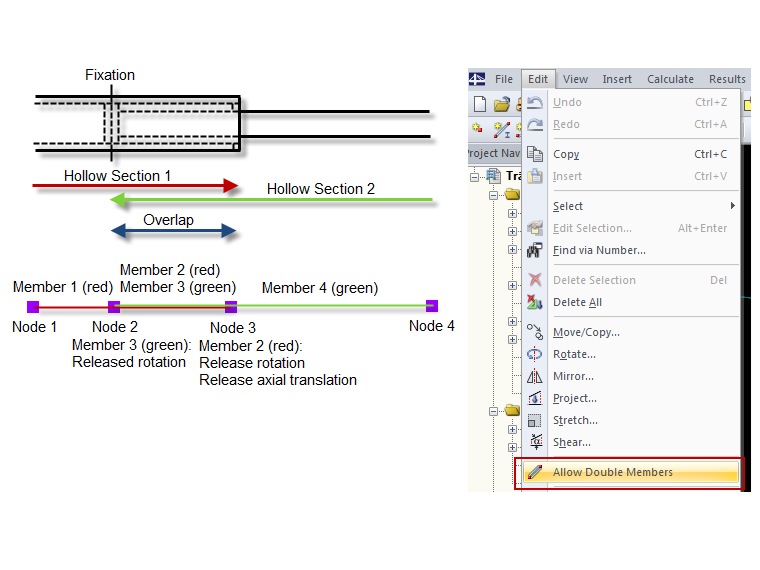

插入连接像草图中一样典型,由4个杆件之间的4个节点组成。 在重叠区域中的两个杆件是重叠的,每一个都连接到相同的节点2和3。 为了确保力仅通过搭接杆件端部处的一对力传递给杆件1,必须在搭接杆件上设置特定的杆端铰链。 一个节点铰接在杆件2的节点3上和节点3的节点位置2上的弯矩中,这样可以确保红色(构件1和2)和绿色构件(构件3和4)之间的弯矩荷载通过在节点2处的力对分布。和4 3 3个传输。 为了实现在节点2的固定固定,轴力荷载仅在绿色和红色连续杆件之间传递。

RFEM和RSTAB基本上将叠加的杆件识别为建模错误,然后尝试自动更正此排列。 因此,使用所描述的建模方法时,您需要在创建模型之前设置选项“允许双杆件”。

作者

Dipl.-Ing. (BA) Andreas Niemeier, M.Eng.

Dipl.-Ing. (BA) Andreas Niemeier, M.Eng.

Product Engineering & Customer Support

Niemeier先生负责RFEM,RSTAB的开发以及用于张拉膜结构的附加模块。 此外,他还负责质量保证和客户支持。

关键词

伸缩连接 插头 力对 形锁合 摩擦连接
