Modelování pístového spoje

Tipy & triky

Pokud počítáte globální únosnost teleskopického ramena, například stavebního stroje s pruty, může být užitečná speciální technika modelování s ohledem na konstrukční spoj, který je vidět na schématu.

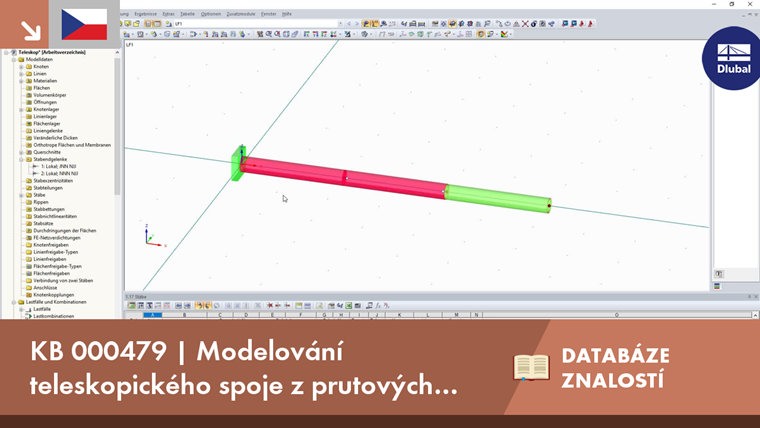

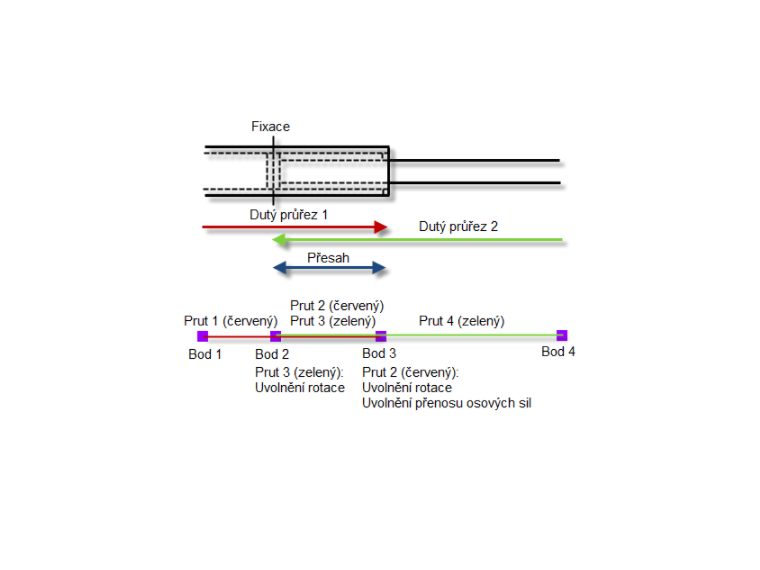

Charakteristika pístového spoje je nejlépe vidět na obrázku, skládá se ze 4 prutů mezi 4 uzly. V překrývající se oblasti se překrývají dva pruty, kde se každý z prutů připojí do stejných uzlů 2 a 3. K zabránění současnému přenosu síly z prutu 1 přes oba pruty (2, 3), na prut 4, je třeba použít určitého kloubu na koncích prutů pro překrývající se pruty. V tomto případě se dvojice sil na koncích překrývajících se prutů správně přenese konstrukcí.

Momentové uvolnění definované na prutu 3 v bodu 2 a na prutu 2 v bodu 3 je důležité pro přenos ohybového momentu červeného (1, 2) a zeleného (3, 4) průběžného prutu. Kromě toho uvolnění osové síly definované na prutu 2 v bodě 3 zajišťuje, že zatížení osovou silou bude přenášeno ze zelené prutu na červený jen při uvažované fixaci v bodu 2.

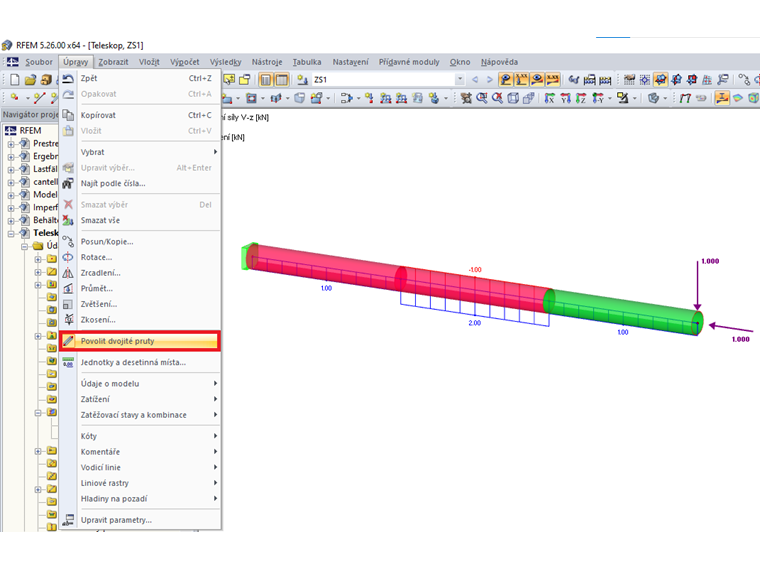

Obecně platí, že RFEM a RSTAB identifikují překrývající se pruty jako chyba modelu. Snaží se automaticky opravit toto uspořádání. Proto je potřeba při použití popsaného způsobu modelování nastavit režim „Povolit dvojité pruty” před vytvořením modelu.
