Данное правило внедрено также в модуль RF‑/JOINTS Steel - Column Base. Это значит, что выбор классов болтов в окне «1.6 Анкер» настраивается динамически в зависимости от выбранного национального приложения.

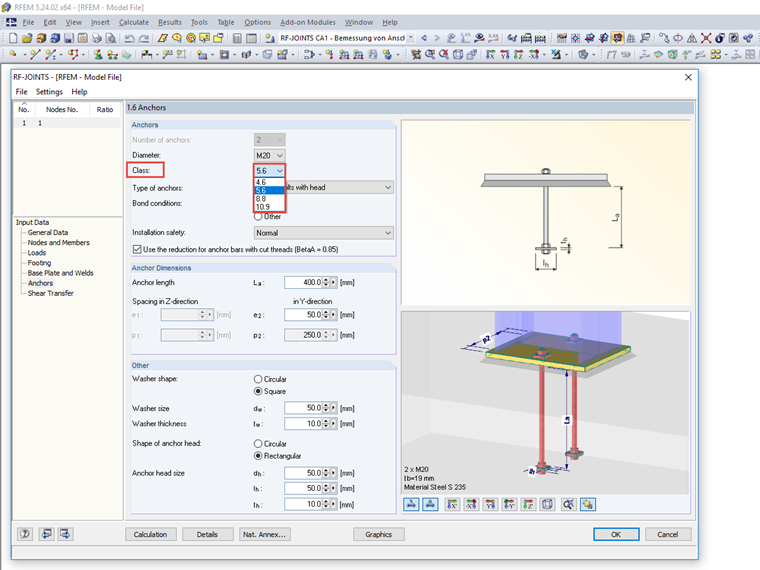

Классы анкерных болтов в модуле RF-/JOINTS Steel - Column Base
Номинальные значения предела текучести и предела прочности болтов определяются по таблице 3.1 нормы EN 1993‑1‑8:2010‑12. На ее основе затем различаются следующие классы болтов: 4.6, 4.8, 5.6, 5.8, 6.8, 8.8, 10.9. Тем не менее в примечании к данной таблице указано, что соответствующее Национальное приложение может исключать некоторые классы болтов. Например, в НП Германии это касается классов 4.8, 5.8 и 6.8.
.png?mw=760&hash=38425bb54c87cd81e22f37b2162e48a4f6b92a6c)
Автор
Г-н Аккерманн является контактным лицом по вопросам продаж.
Ссылки
У вас есть какие-нибудь вопросы?
Длина: 00:00:24 min
Длина: 00:00:26 min
Длина: 01:01:43 min
Длина: 00:00:55 min
Функции продукта
Длина: 00:00:35 min
Длина: 00:00:00 min
Общие сведения
Длина: 00:02:35 min
Длина: 00:00:00 min
Номинальные значения предела текучести и предела прочности болтов определяются по таблице 3.1 нормы EN 1993‑1‑8:2010‑12. На ее основе затем различаются следующие классы болтов: 4.6, 4.8, 5.6, 5.8, 6.8, 8.8, 10.9. Тем не менее в примечании к данной таблице указано, что соответствующее Национальное приложение может исключать некоторые классы болтов. Например, в НП Германии это касается классов 4.8, 5.8 и 6.8.
Согласно пункту 6.2.2 (6) нормы EN 1993‑1‑8:2010‑12, можно в расчете прочности на сдвиг учесть с помощью соответствующего коэффициента также трение.
