Esta regulación se implementa en RF-/JOINTS Steel - Column Base. La selección de las clases de pernos en la ventana "1.6 Anclaje" se ajusta dinámicamente dependiendo del Anejo Nacional seleccionado.

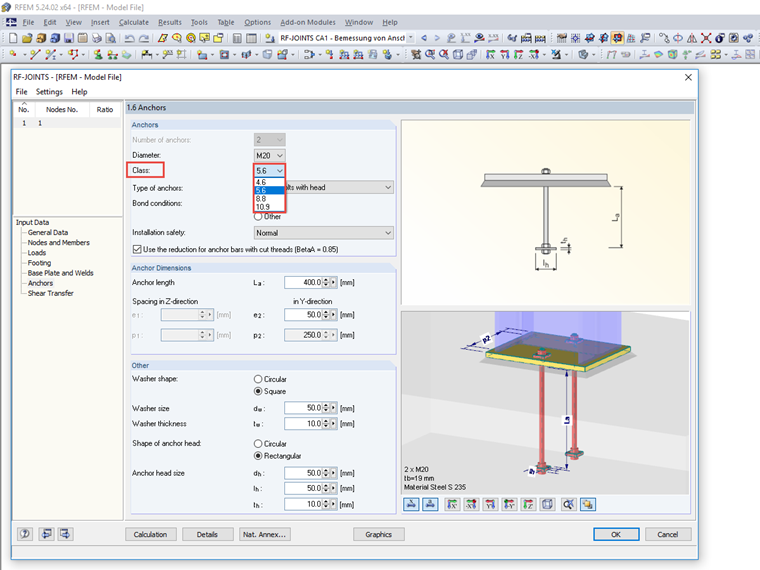

Clases de pernos de anclaje en RF-/JOINTS Steel – Column Base
In Tabelle 3.1 der EN 1993-1-8:2010-12 sind die Nennwerte der Streckgrenze beziehungsweise die Zugfestigkeit von Schrauben definiert. Las clases de pernos dadas aquí son 4.6, 4.8, 5.6, 5.8, 6.8, 8.8, 10.9. La nota para esta tabla declara que el Anejo Nacional puede excluir algunas clases de pernos. Para el AN de Alemania, estas son las clases de perno 4.8, 5.8 y 6.8.
.png?mw=760&hash=38425bb54c87cd81e22f37b2162e48a4f6b92a6c)
