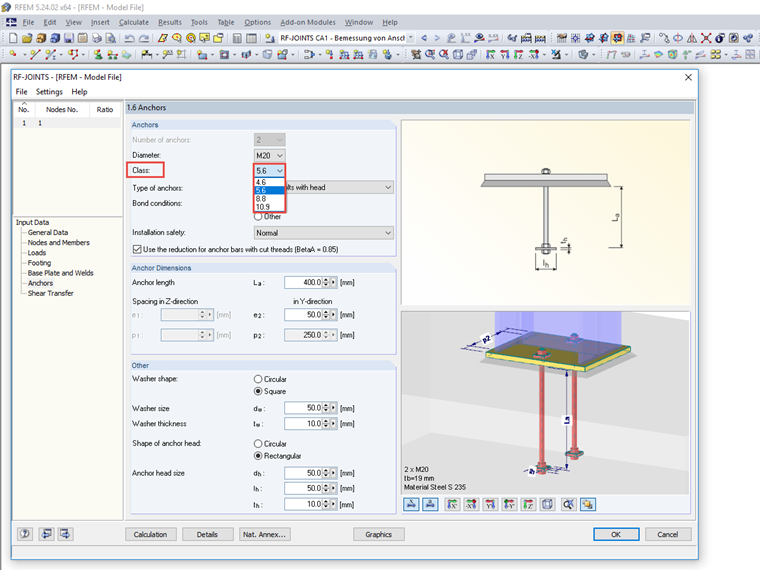

Questa regolazione è implementata in RF-/JOINTS Steel - Column Base. La selezione delle classi di bulloni nella finestra 1.6 Ancoraggio viene regolata dinamicamente a seconda dell'Appendice Nazionale scelta.

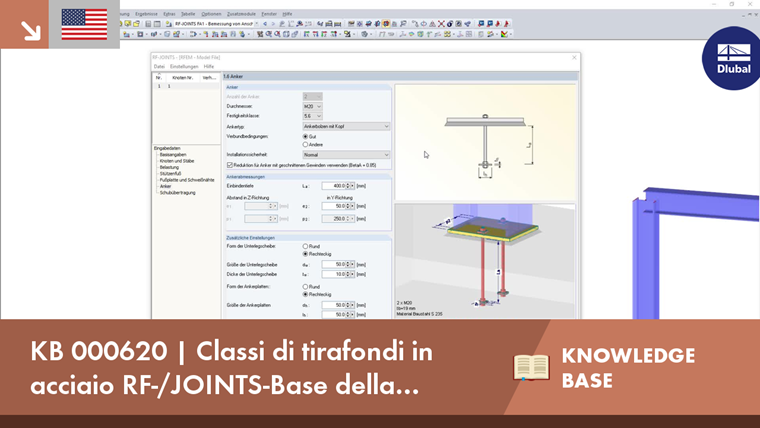

Classi di bulloni di ancoraggio in RF- / JOINTS Steel - Base della colonna
In Tabelle 3.1 der EN 1993-1-8:2010-12 sind die Nennwerte der Streckgrenze beziehungsweise die Zugfestigkeit von Schrauben definiert. Die vorhandenen Schraubenklassen sind hier mit 4.6, 4.8, 5.6, 5.8, 6.8, 8.8, 10.9 angegeben. Als Anmerkung wird genannt, dass der jeweilige Nationale Anhang bestimmte Schraubenklassen ausschließen darf. Für den NA von Deutschland sind dies die Schraubenklassen 4.8, 5.8 und 6.8.
