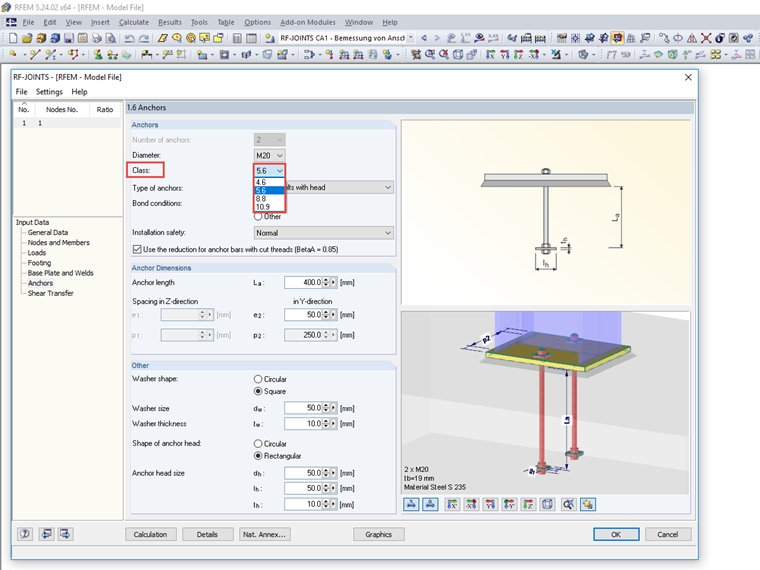

Tato úprava je implementována v modulu RF-/JOINTS Steel - Column Base. Výběr tříd šroubů v dialogu "1.6 Kotvy" se dynamicky upraví v závislosti na vybrané národní příloze.
Třídy pevnosti kotevních šroubů
V tabulce 3.1 normy EN 1993-1-8:2010-12 jsou stanoveny jmenovité hodnoty meze kluzu a meze pevnosti šroubů. Jakostní třídy šroubů jsou tu 4.6, 4.8, 5.6, 5.8, 6.8, 8.8, 10.9. V poznámce k této tabulce se uvádí, že národní příloha může vyloučit určité třídy šroubů. V případě německé NP se jedná o třídy šroubů 4.8, 5.8 a 6.8.
